詳細スペック
定格
形状・構造
セーフティ型
寿命
一般形
動作方式
スローアクション
アクチュエータ

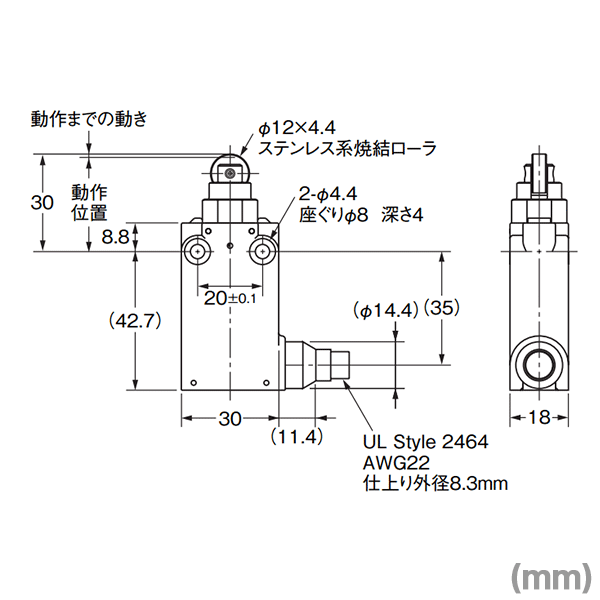

ローラ・プランジャ形 (φ12×4.4 SUS焼結ローラ)
定格周波数
50/60 Hz
スイッチ機構
自己復帰機構
接点構成
2NC
負荷
一般負荷/微小負荷共用
保護回路
感電保護クラス: Class I(アース線付き)
短絡保護装置: 10Aヒューズ 形gIまたはgG(IEC269)
アース端子
アース線付き
ケーブル仕様
UL2464 5芯 (ケーブル長: 1 m)
仕上り径: 8.3mm
引出し方向: 右方向
周囲温度範囲
使用時: -30〜70℃
(ただし、氷結、結露のないこと)
周囲湿度範囲
使用時: 95%RH以下
(ただし、氷結、結露のないこと)
性能
許容操作速度
1mm/s〜0.5m/s
許容操作頻度(機械的)
120回/分以下
許容操作頻度(電気的)
30回/分以下
接触抵抗
300mΩ以下(初期値) ※ケーブルの抵抗値を含む
(測定方法はDC5〜8V、0.1Aの電圧降下法による)
絶縁抵抗
同極端子間: 100MΩ以上
異極端子間(スイッチ端子間): 100MΩ以上
充電金属部とアース間: 100MΩ以上
各端子と非充電金属部間: 100MΩ以上
(DC500Vメガにて)
耐電圧
同極端子間: AC2,100V
異極端子間(スイッチ端子間): AC3,500V
充電金属部とアース間: AC3,500V
各端子と非充電金属部間: AC3,500V
(VAC. r.m.s.)
耐久性(機械的)
1,000万回以上 (無負荷にて)
(温度、湿度条件: 5℃〜35℃、40%〜70%RH)
耐久性(電気的)
15万回以上 100万回以上 (AC125V 1A×2回路、DC24V 4mA×2回路(抵抗負荷にて)
DC24V 4mA×4回路(抵抗負荷にて))
(温度、湿度条件: 5℃〜35℃、40%〜70%RH)
汚染度
3 (EN60947-5-1)
耐振動(誤動作)
10〜55Hz、複振幅1.5mmの連続変化において自由状態、動作限度位置にて接点開離1ms以内
耐衝撃(耐久)
1,000 m/s2
耐衝撃(誤動作)
最大300m/s2の範囲で自由状態、動作限度位置にて接点開離1ms以内
保護構造
IEC60529規格(JEM規格): IP67
NEMA250規格: Type1, 4, 4X, 13
適用規格(UL)
規格番号: UL508
ファイルNo.: E76675
適用規格(CSA)
規格番号: C22.2 NO.14
適用規格(TUV)
規格番号: EN60947-5-1
ファイルNo.: B06 09 39656 118
適用規格(CCC(CQC))
規格番号: GB14048.5
ファイルNo.: 2003010303077624
適用規格(EC指令(機械指令))
98/37/EC
適用規格(EC指令(低電圧指令))
2006/95/EC
取付仕様
正面取り付け
