詳細スペック
定格/性能
| 種類 | ロボット(耐振用)ケーブル品 | |
|---|---|---|

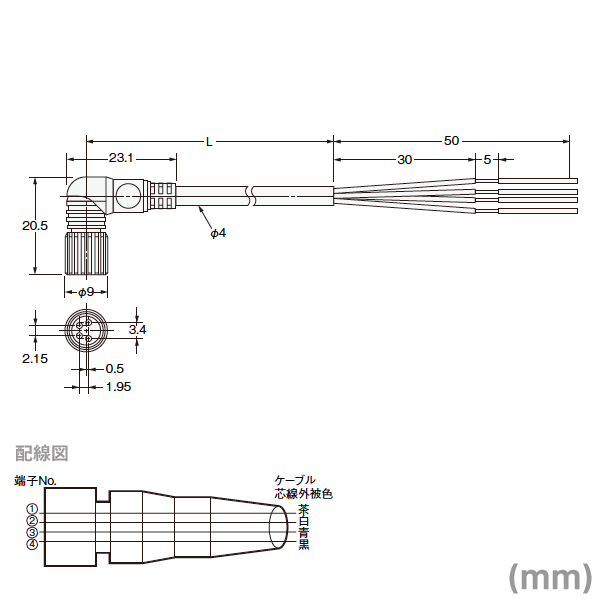

| ケーブル引出方向 | L形 | |
| ケーブル 芯線数(芯) |
4 | |
| ケーブル長さL(m) | 5 | |
| 定格電流 | 1A | |
| 定格電圧 | DC125V | |
| 接触抵抗(コネクタ部) | 40mΩ以下 (DC20mV以下、100mA以下にて) |
|
| 絶縁抵抗 | 103MΩ以上 (DC 500Vにて) | |
| 耐電圧(コネクタ部) | AC1,000V 1min (リーク電流 1mA以下) | |
| 保護構造 | IP67 (IEC529) | |
| 挿抜耐久 | 200回以上 | |
| ケーブル引張強度 | 50N | |
| 使用温度範囲 | -25〜+70℃ | |
材質/処理
| 形式 | 形XS3F/H/R | |
|---|---|---|
| コンタクトブロック | PBT樹脂(UL94V-0)/ ライトグレーまたはブラック |
|
| コンタクト | りん青銅/ニッケル下地 金メッキ(0.4μm) |
|
| 固定具(M8)/ シェル(S8) |
黄銅/ニッケルメッキまたはSUS316L | |
| カバー | ソフトPBT(UL94V-0) | |
| Oリング | ゴム | |
| ケーブル | 標準 ケーブル |
Φ 4 4芯×0.2mm2 (0.12/18) |
| ロボット ケーブル |
Φ 4 4芯×0.2mm2 (0.08/40) |
|
