OMRON/オムロン

商品コード：: XS2H-D421-A80-F

XS2H-D421-A80-F丸型防水コネクタ片側コネクタ (プラグ) NN

¥: 1,124
(税込)

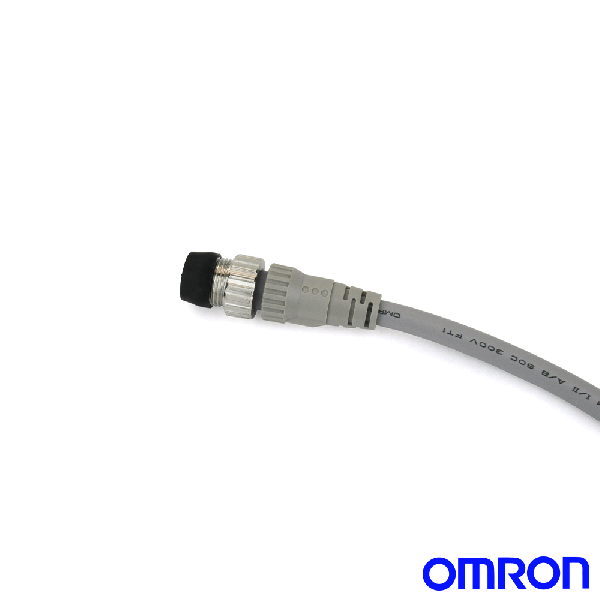

●XS2H ケーブル付コネクタプラグ片側コネクタ
●難燃性、ロボットケーブル品、DC用

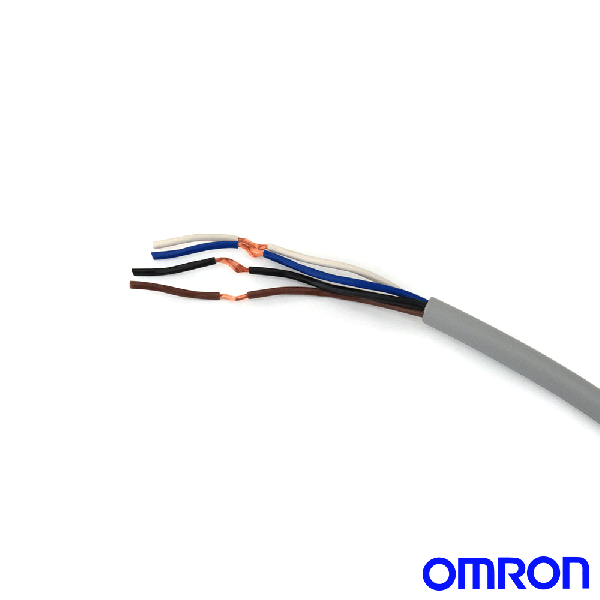

●ケーブル引出方向:ストレート、4芯、ケーブル長:0.3m
●IP67に適合。94V-0の難燃性を実現したFA専用小型コネクタ
●配線システムのコネクタ化により、設備のメンテナンスを容易にし、設備のダウンタイムを短縮
●UL規格認定品

[納期]こちらの商品は、お客様にご注文をいただいてから、メーカーよりお取り寄せをさせていただいております。
納期は商品によって異なりますので、メールにてお知らせいたします。

数量：

詳細スペック

定格

定格電流	3A
定格電圧	DC用:DC125V、AC用:AC250V
接触抵抗(コネクタ部)	40mΩ以下(20mV以下、100mA以下にて)
絶縁抵抗	10³MΩ以上(DC500Vにて)
耐電圧(コネクタ部)	AC1,500V 1min(リーク電流 1mA以下)
保護構造	IP67 (IEC529)
挿抜耐久	200回以上
組立部固定強度	引張り:98N/15s、回転:0 .98Nm/ 15s
ケーブル保持力	ケーブル外径:Φ 6mm 98N/15s、Φ 4〜Φ 5mm 49N/15s、Φ 3mm 29N/15s
使用温度範囲	-25〜+70℃
使用湿度範囲	20〜85%RH

材質/処理

コンタクト	材質	リン青銅
コンタクト	処理	Ni下地金メッキ0.4μm
固定具	材質	黄銅
固定具	処理	Niメッキ
コンタクトブロック	材質	PBT樹脂(UL94V-0)
コンタクトブロック	色	DC用:ライトグレー、AC用:ダークグレー
Oリング		ゴム
カバー		ソフトPBT(UL94V-0)
