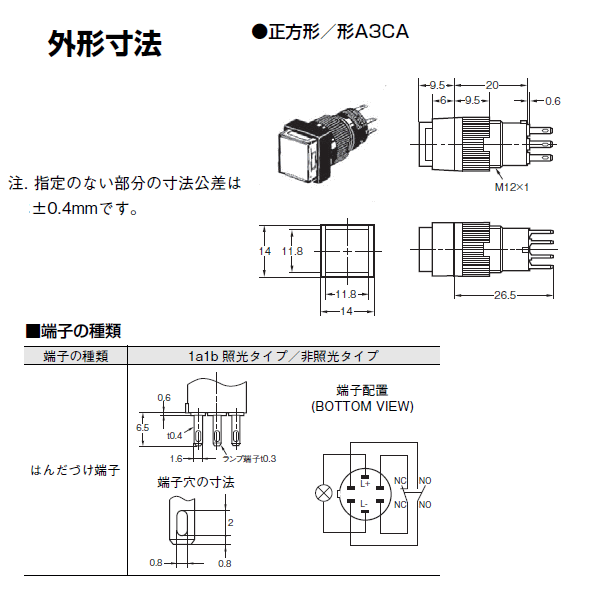

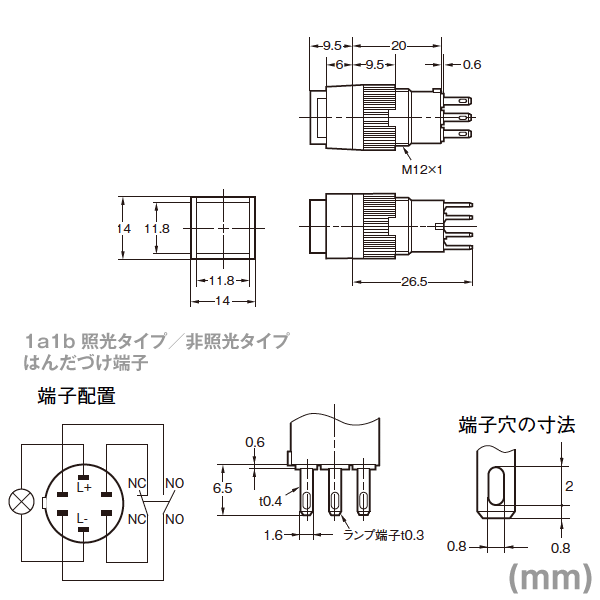

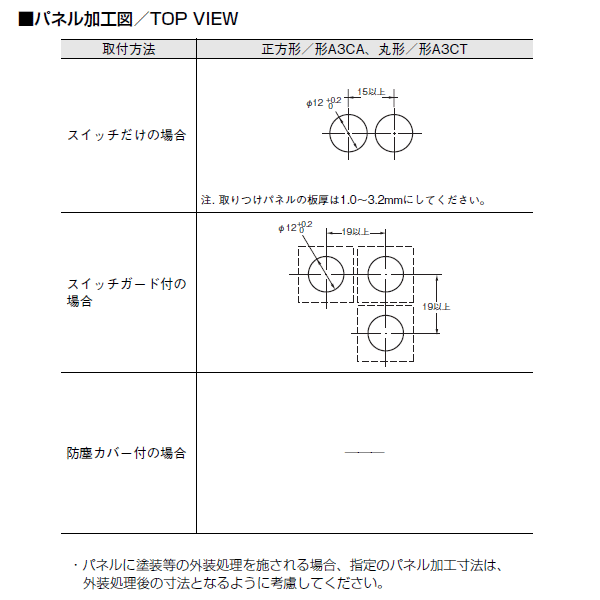

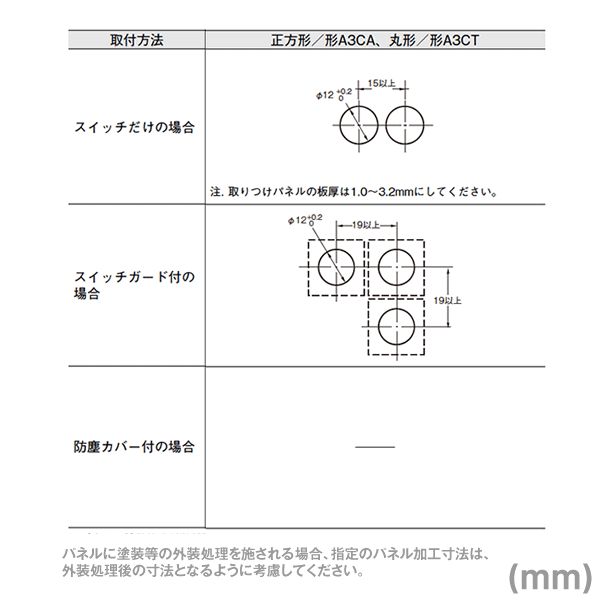

詳細スペック
定格
| 種類 | AC用抵抗負荷 | DC用抵抗負荷 |
|---|---|---|
| 一般負荷用 | AC250V、0.5A AC125V、1A |
DC30V、1A |
| 微小負荷用* | AC125、0.1A | DC30V、0.1A |
注. 定格値は、以下の条件で試験を行った場合です。
(1)負 荷:抵抗負荷
(2)取付状態:無振動・無衝撃状態
(3)温 度:20±2℃
(4)操作頻度:20回/分
*最小適用負荷はDC5V 1mA
性能
| 許容操作頻度 | 機械的 | モーメンタリ動作形:最大120回/min オルタネイト動作形:最大60回/min *1 |
|---|---|---|
| 電気的 | 最大20回/min | |
| 絶縁抵抗 | 100MΩ以上(DC500Vメガにて) | |
| 耐電圧 | 同極端子間 | AC1,000V 50/60Hz 1min |
| 異極端子間 | AC2,000V 50/60Hz 1min | |
| 各端子とアース間 | AC2,000V 50/60Hz 1min | |
| ランプ端子間 | AC1,000V 50/60Hz 1min *2 |
|
| 振動 | 誤動作 | 10〜55Hz 複振幅1.5mm *3 |
| 衝撃 | 耐久 | 500m/s2 |
| 誤動作 | 最大150m/s2 *3 | |
| 耐久性 | 機械的 | モーメンタリ動作形:100万回以上 オルタネイト動作形:10万回以上 *1 |
| 電気的 | 10万回以上 | |
| 質量 | 約5g(照光タイプ〈1a1b〉の場合) | |
| 使用周囲温度 | -10〜+55℃(ただし、氷結、結露のないこと) | |
| 使用周囲湿度 | 35〜85%RH | |
| 保存周囲温度 | -25〜+65℃(ただし、氷結、結露のないこと) | |
| 保護構造 | IP40 | |
| 感電保護クラス | Class II | |
| PTI(トラッキング特性) | 175 | |
| 汚染度 | 3(1EC947-5-1) | |
*1. オルタネイト動作形は、セット、リセットで1回です。
*2. 白熱ランプ、LEDランプは取りつけない場合です。
*3. 誤動作1ms以内
