OMRON/オムロン
商品コード:
Z-01HW22-B

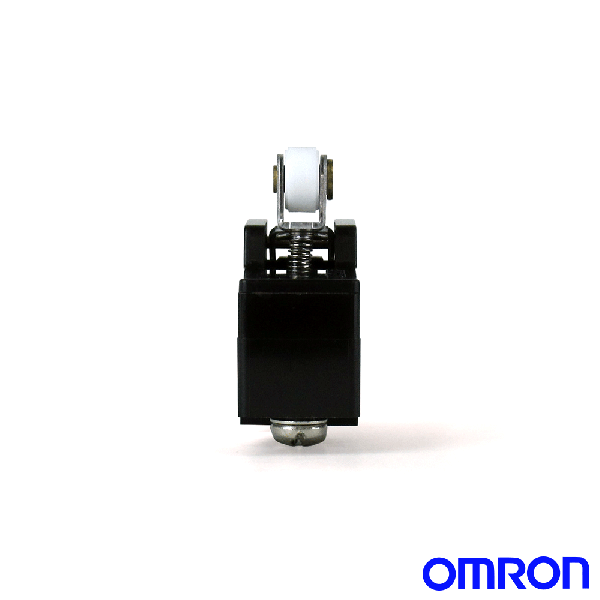

Z-01HW22-Bマイクロスイッチ (ヒンジ・ローラ・短レバー形) NN

¥
1,781
(税込)
定格

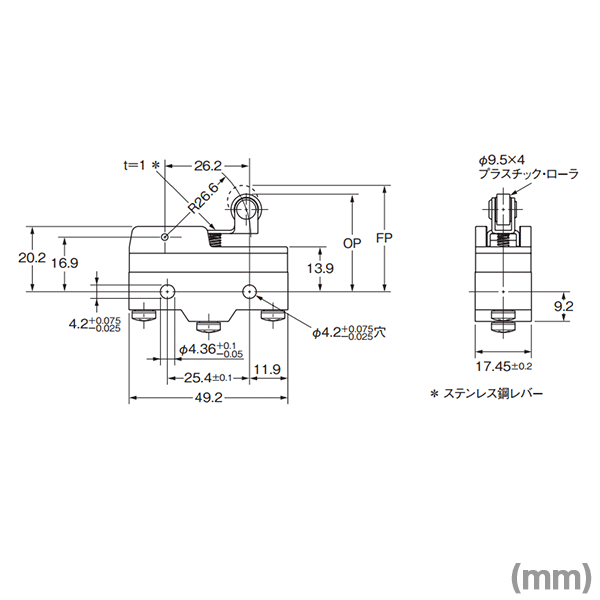

アクチュエータ ヒンジ・ローラ・短レバー形(R26.6・φ9.5×4・樹脂ローラ)
感度 高感度
動作形 一般形
動作方式 スナップアクション
スイッチ機構 自己復帰機構
接触形式 単極双投形
接点構成 1c
接点間隔 0.25mm
端子仕様 ねじ締め端子(M4)
負荷 微小負荷
定格通電電流 0.1A
許容突入電流
 常時閉路(NC):0.1A
 常時開路(NO):0.1A

性能
接触抵抗 50mΩ以下(初期値)
(測定方法はDC6〜8V、1Aの電圧降下法による)
絶縁抵抗
 同極端子間: 100MΩ以上
 充電金属部とアース間: 100MΩ以上
 各端子と非充電金属部間: 100MΩ以上
(DC500Vメガにて)
耐電圧
 同極端子間:AC600V
 充電金属部とアース間:AC2,000V
 各端子と非充電金属部間:AC2,000V
(50/60Hz 1min)
取付方法 ねじ取り付け
ケース材質 熱硬化性樹脂

[納期]こちらの商品は、お客様にご注文をいただいてから、メーカーよりお取り寄せをさせていただいております。
納期は商品によって異なりますので、メールにてお知らせいたします。
申し訳ございませんが、只今品切れ中です。

詳細スペック



定格
アクチュエータ ヒンジ・ローラ・短レバー形(R26.6・φ9.5×4・樹脂ローラ)
感度 高感度
動作形 一般形
動作方式 スナップアクション
スイッチ機構 自己復帰機構
接触形式 単極双投形
接点構成 1c
接点間隔 0.25mm
端子仕様 ねじ締め端子(M4)
負荷 微小負荷
定格通電電流 0.1A
開閉能力(AC)
無誘導負荷
定格電圧: AC125V / 抵抗負荷: 0.1A(NC) 0.1A(NO)
開閉能力(DC)
無誘導負荷
定格電圧: DC8V / 抵抗負荷: 0.1A(NC) 0.1A(NO)
定格電圧: DC14V / 抵抗負荷: 0.1A(NC) 0.1A(NO)
定格電圧: DC30V / 抵抗負荷: 0.1A(NC) 0.1A(NO)
開閉能力説明 定常電流を示す。
許容突入電流 常時閉路(NC): 0.1A
常時開路(NO): 0.1A
周囲温度範囲 使用時: -25〜+80℃
保存時: -25〜80℃
(ただし、氷結、結露のないこと)
周囲湿度範囲 使用時: 35〜85% RH
保存時: 35〜85% RH
(ただし、氷結、結露のないこと)


性能
許容操作速度 0.1mm/s〜1000mm/s
許容操作頻度(機械的) 240回/分以下
許容操作頻度(電気的) 20回/分以下
接触抵抗 50mΩ以下(初期値)
測定方法はDC6〜8V、0.1Aの電圧降下法による
絶縁抵抗 同極端子間: 100MΩ以上
充電金属部とアース間: 100MΩ以上
各端子と非充電金属部間: 100MΩ以上
(DC500Vメガにて)
耐電圧 同極端子間: AC600V
充電金属部とアース間: AC2,000V
各端子と非充電金属部間: AC2,000V
(50/60Hz 1min)
機械的耐久性 1,000万回以上
電気的耐久性 50万回以上(定格負荷)
耐振動(誤動作) 10〜55Hz 複振幅 1.5mmの連続的変化において自由状態、動作限度位置にて誤動作1ms以内
耐衝撃(耐久) 1,000 m/s**2
耐衝撃(誤動作) 最大100m/s**2の範囲で自由状態、動作限度位置にて誤動作1ms以内
保護構造 一般形
IEC60529規格(JEM規格): IP00
適用規格(UL) 規格番号: UL508
ファイルNo.: E41515
適用規格(CSA) 規格番号: CSA C22.2 No.55
ファイルNo.: LR21642
適用規格(TUV) 規格番号: EN61058-1
ファイルNo.: R9451585
適用規格(CCC(CQC)) 規格番号: GB14048.5
適用規格(EC指令(低電圧指令)) 2006/95/EC
取付方法 ねじ取り付け
ケース材質 熱硬化性樹脂
