OMRON/オムロン

商品コード：: D4A-B06

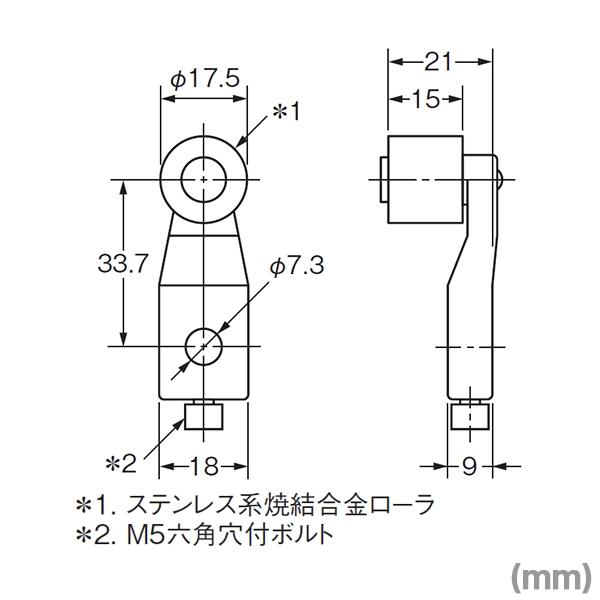

D4A-B06小形重装備リミットスイッチ用レバー (ローラ・レバー形) NN

¥: 1,087
(税込)

性能
[保護構造]IP67、NEMA規格1、2、3、4、4X、5、6P、12、13
[耐久性]
機械的 5,000万回以上(2回路双断回転レバー形の場合)
3,000万回以上(4回路双断回転レバー形の場合)
電気的 100万回以上(2回路双断形:AC125V 10A 抵抗負荷の場合)
75万回以上(4回路双断形:AC125V 5A 抵抗負荷の場合)
[許容操作ひん度] 機械的 300回/min
電気的 30回/min
[温度上昇]50deg以下
[許容操作速度]1mm〜2m/s(形D4A-3101N、回転レバー形の場合)
[汚染度(使用環境)]3
[感電保護クラス]Class(I アース端子付)
[振動]誤動作 10〜55Hz複振幅1.5mm
[衝撃]
耐久最大1,000m/s2
誤動作最大600m/s2 2回路双断回転レバー形
最大300m/s2 4回路双断回転レバー形
[使用周囲湿度]35〜95%RH(ただし、氷結しないこと)
[質量]約290g(形D4A-3101N回転レバー形の場合)

[納期]こちらの商品は、お客様にご注文をいただいてから、メーカーよりお取り寄せをさせていただいております。
納期は商品によって異なりますので、メールにてお知らせいたします。

申し訳ございませんが、只今品切れ中です。

詳細スペック

性能

保護構造(準拠)		IP67、 NEMA規格1、2、3、4、4X、5、6P、12、13
*耐久性 2**	*機械的 1**	5,000万回以上(2回路双断回転レバー形の場合) 3,000万回以上(4回路双断回転レバー形の場合)
*耐久性 2**	電気的	100万回以上(2回路双断形:AC125V 10A 抵抗負荷の場合) 75万回以上(4回路双断形:AC125V 5A 抵抗負荷の場合)
許容操作速度		1mm〜2m/s(形D4A-3101N、回転レバー形の場合)
許容操作ひん度	機械的	300回/min
許容操作ひん度	電気的	30回/min
定格周波数		50/60Hz
絶縁抵抗		同極端子間、充電金属部とアース間、各端子と非充電金属部間 100MΩ以上(DC500Vメガにて)
接触抵抗		25mΩ以下(初期値)
温度上昇		50deg以下
耐電圧	同極端子間	AC1,000V 50/60Hz 1min
	充電金属部とアース間	AC2,200V 50/60Hz 1min *3
	各端子と非充電金属部間	AC2,200V 50/60Hz 1min *3
汚染度(使用環境)		3
感電保護クラス		Class (I アース端子付)
振動	*誤動作 4**	10〜55Hz 複振幅1.5mm
衝撃	耐久	最大1,000m/s²
衝撃	*誤動作 4**	最大600m/s² 2回路双断回転レバー形最大300m/s² 4回路双断回転レバー形
使用周囲湿度		35〜95%RH(ただし、氷結しないこと)
質量		約290g(形D4A-3101N回転レバー形の場合)

注. 上記は初期における値です。
*1. 保持形は除きます。
*2. 耐久性の値は、周囲温度5〜35℃、周囲湿度40〜70%RHの時のものですが、負荷の種類や電流の大きさにより耐久性は異なります。
　　　カタログの耐久性曲線をご参照ください。その他の詳細条件は、お問い合わせください。
*3. 表示灯つきは、AC1,500Vです。
*4. フレキシブル・ロッド形(キャット・ウィスカ形、プラスチック・ロッド形、コイル・スプリング形、スプリング・ワイヤ形)は除きます。

種類	*回転レバー形 1**	プランジャ形、フレキシブル・ロッド形 *2	表示灯付
使用周囲温度	-40〜+100°C	-20〜+100°C	-10〜+80°C

*1. 軽動作形、高感度軽動作形を除く。
*2. 回転レバー形の軽動作形、高感度軽動作形を含む。
