詳細スペック
定格
形状・構造
汎用タテ型
寿命
一般形
動作方式
スナップアクション
アクチュエータ

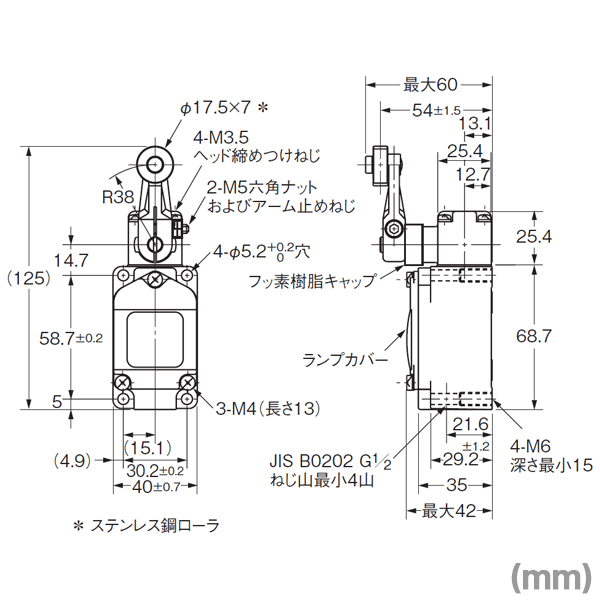

ローラ・レバー形 (オーバートラベル80° 高感度 φ17.5×7 SUS焼結ローラ
R38)
定格周波数
50/60 Hz
漏れ電流
約0.5mA
スイッチ機構
自己復帰機構
接触形式
2回路双断形
接点構成
1a1b
負荷
一般負荷
開閉能力(AC)
無誘導負荷定格電圧: AC115V / 抵抗負荷: 5A(NC) 5A(NO)
開閉能力(DC)
無誘導負荷定格電圧: DC12V / 抵抗負荷: 5A(NC) 5A(NO)
定格電圧: DC24V / 抵抗負荷: 3A(NC) 3A(NO)
定格電圧: DC48V / 抵抗負荷: 1.5A(NC) 1.5A(NO)
定格電圧: DC115V / 抵抗負荷: 0.4A(NC) 0.4A(NO)
開閉能力説明
上記数値は定常電流を示す。
許容突入電流
常時閉路(NC): 15A
常時開路(NO): 10A
動作表示灯
LED (動作時点灯、不動作時点灯の切り替え可)
電圧: AC/DC共用 10〜115V
漏れ電流: 約0.5mA
コンジットサイズ
G1/2
アース端子
アース端子なし
周囲温度範囲
使用時: -10〜80℃
(ただし、氷結、結露のないこと)
周囲湿度範囲
使用時: 35〜95%RH
(ただし、氷結、結露のないこと)
性能
許容操作速度
1mm/s〜1m/s
許容操作頻度(機械的)
120回/分以下
許容操作頻度(電気的)
30回/分以下
接触抵抗
25mΩ以下(初期値)
(測定方法は接触抵抗計による)
絶縁抵抗
充電金属部とアース間: 100MΩ以上
各端子と非充電金属部間: 100MΩ以上
(DC500Vメガにて LEDを外した状態)
耐電圧
充電金属部とアース間: AC1,500V
各端子と非充電金属部間: AC1,500V
(50/60Hz 1 min LEDを外した状態)
耐久性(機械的)
1,000万回以上 (無負荷にて)
(温度、湿度条件: 5℃〜35℃、40%〜70%RH)
耐久性(電気的)
50万回以上 (AC115V 5A(抵抗負荷にて))
(温度、湿度条件: 5℃〜35℃、40%〜70%RH)
耐振動(誤動作)
10〜55Hz、複振幅1.5mmの連続変化において自由状態、動作限度位置にて接点開離1ms以内
耐衝撃(耐久)
1,000 m/s2
耐衝撃(誤動作)
最大300m/s2の範囲で自由状態、動作限度位置にて接点開離1ms以内
保護構造
スパッタ対策形
IEC60529規格(JEM規格): IP67
NEMA250規格: Type3, 4, 13
適用規格(UL)
規格番号: UL508
ファイルNo.: E76675
適用規格(CSA)
規格番号: C22.2 NO.14
ファイルNo.: LR45746
適用規格(CCC(CQC))
規格番号: GB14048.5
ファイルNo.: 2004010305128675
取付仕様
正面取り付け
背面取り付け
動作特性
動作に必要な力(OF)
規格値 最大 9.81N
もどりの力(RF)
規格値 最小 0.98N
動作までの動き(PT)
規格値 10 -1°〜10 +2°
動作後の動き(OT)
規格値 最小 65°
応差の動き(MD)
規格値 最大 7°
