詳細スペック
定格
形状・構造
汎用タテ型
寿命
一般形
動作方式
スナップアクション
アクチュエータ

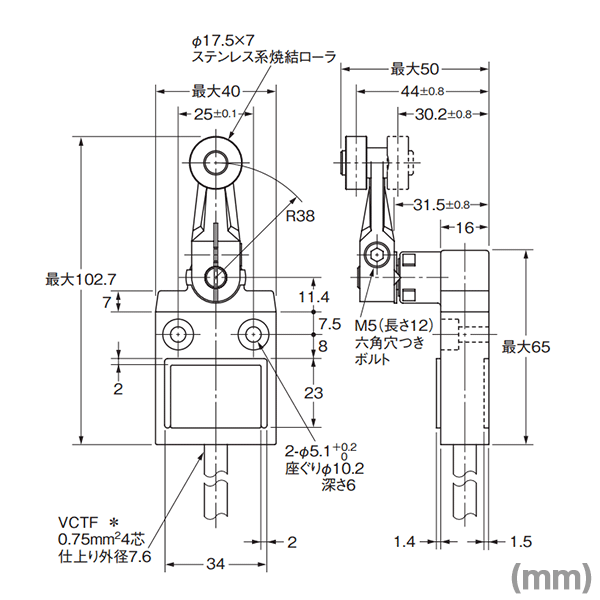

ローラ・レバー形 (φ17.5×7 SUS焼結ローラ R38)
電気定格
AC125V 0.1A
DC30V 0.1A
定格周波数
50/60 Hz
スイッチ機構
自己復帰機構
接触形式
単極双投形
接点構成
1c
負荷
微小負荷
開閉能力(AC)
無誘導負荷定格電圧: AC125V / 抵抗負荷: 0.1A(NC) 0.1A(NO)
開閉能力(DC)
無誘導負荷定格電圧: DC8V / 抵抗負荷: 0.1A(NC) 0.1A(NO)
定格電圧: DC14V / 抵抗負荷: 0.1A(NC) 0.1A(NO)
定格電圧: DC30V / 抵抗負荷: 0.1A(NC) 0.1A(NO)
開閉能力説明
上記数値は定常電流を示す。
許容突入電流
常時閉路(NC): 1A
常時開路(NO): 1A
保護回路
感電保護クラス: Class I(アース端子付き)
短絡保護装置: 10Aヒューズ 形gIまたはgG(IEC269)
アース端子
アース端子付き
ケーブル仕様
VCTF 耐油ケーブル 4芯 (ケーブル長: 3 m)
仕上り径: 7.6mm
周囲温度範囲
使用時: -10〜70℃
(ただし、氷結、結露のないこと)
周囲湿度範囲
使用時: 35〜95%RH
(ただし、氷結、結露のないこと)
性能
許容操作速度
1mm/s〜1m/s
許容操作頻度(機械的)
120回/分以下
許容操作頻度(電気的)
30回/分以下
接触抵抗
300mΩ以下(初期値) ※ケーブルの抵抗値を含む
(測定方法は接触抵抗計による)
絶縁抵抗
同極端子間: 100MΩ以上
充電金属部とアース間: 100MΩ以上
各端子と非充電金属部間: 100MΩ以上
(DC500Vメガにて LEDを外した状態)
耐電圧
同極端子間: AC1,000V
充電金属部とアース間: AC1,500V
各端子と非充電金属部間: AC1,500V
(50/60Hz 1 min LEDを外した状態)
耐久性(機械的)
1,000万回以上 (無負荷にて)
(温度、湿度条件: 5℃〜35℃、40%〜70%RH)
耐久性(電気的)
20万回以上 (AC125V 0.1A(抵抗負荷にて))
(温度、湿度条件: 5℃〜35℃、40%〜70%RH)
汚染度
3 (EN60947-5-1)
耐振動(誤動作)
10〜55Hz、複振幅1.5mmの連続変化において自由状態、動作限度位置にて接点開離1ms以内
耐衝撃(耐久)
1,000 m/s2
耐衝撃(誤動作)
最大500m/s2の範囲で自由状態、動作限度位置にて接点開離1ms以内
保護構造
IEC60529規格(JEM規格): IP67
適用規格(TUV)
規格番号: EN60947-5-1
ファイルNo.: B061139656127
適用規格(EC指令(低電圧指令))
2006/95/EC
取付仕様
正面取り付け
動作特性
動作に必要な力(OF)
規格値 最大 5.69N
もどりの力(RF)
規格値 最小 1.47N
動作までの動き(PT)
規格値 最大 25°
動作後の動き(OT)
規格値 最小 40°
応差の動き(MD)
規格値 最大 3°
