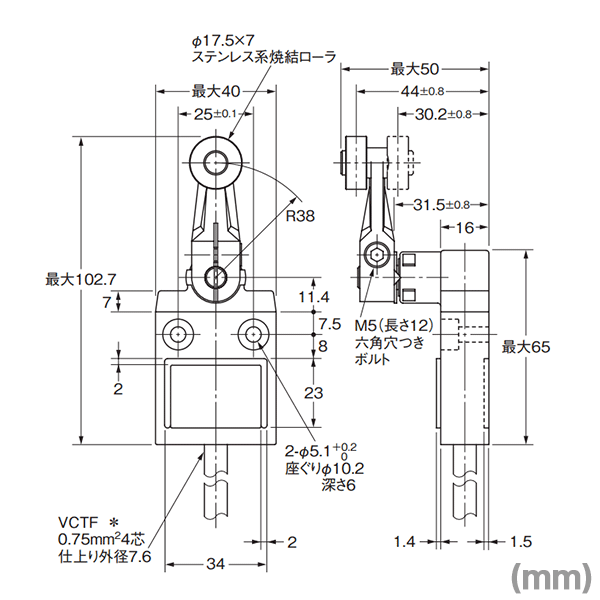

詳細スペック
定格
| 形状・構造 | 汎用タテ型 |
|---|---|
| 寿命 | 一般形 |
| 動作方式 | スナップアクション |
| アクチュエータ | ローラ・レバー形 (φ17.5×7 SUS焼結ローラ R38) |
| 電気定格 | DC30V 4A |
| 定格周波数 | 50/60 Hz |
| 漏れ電流 | 約1.7mA |
| スイッチ機構 | 自己復帰機構 |
| 接触形式 | 単極双投形 |
| 接点構成 | 1c |
| 負荷 | 一般負荷 |
| 開閉能力(DC) 無誘導負荷 |
定格電圧: DC30V / 抵抗負荷: 4A(NC) 4A(NO) / ランプ負荷: 2A(NC) 2A(NO) |
| 開閉能力(DC) 誘導負荷 |
定格電圧: DC30V / 誘導負荷: 3A(NC) 3A(NO) / 電動機負荷: 3A(NC) 3A(NO) |
| 開閉能力説明 | 上記数値は定常電流を示す。 ランプ負荷とは10倍の突入電流を有するもの。 誘導負荷とは力率0.4以上(AC)、時定数7ms以下(DC)のもの。 電動機負荷とは6倍の突入電流を有するもの。 |
| 許容突入電流 | 常時閉路(NC): 20A 常時開路(NO): 10A |
| 保護回路 | 感電保護クラス: Class I(アース端子付き) 短絡保護装置: 10Aヒューズ 形gIまたはgG(IEC269) |
| 動作表示灯 | LED (不動作時点灯) 電圧: DC30V 漏れ電流: 約1.7mA |
| アース端子 | アース端子付き |
| ケーブル仕様 | VCTFケーブル 4芯 (ケーブル長: 3 m) 仕上り径: 7.6mm |
| 周囲温度範囲 | 使用時: -10〜70℃ (ただし、氷結、結露のないこと) |
| 周囲湿度範囲 | 使用時: 35〜95%RH (ただし、氷結、結露のないこと) |
性能
| 許容操作速度 | 1mm/s〜1m/s |
|---|---|
| 許容操作頻度(機械的) | 120回/分以下 |
| 許容操作頻度(電気的) | 30回/分以下 |
| 接触抵抗 | 300mΩ以下(初期値) ※ケーブルの抵抗値を含む (測定方法は接触抵抗計による) |
| 絶縁抵抗 | 同極端子間: 100MΩ以上 充電金属部とアース間: 100MΩ以上 各端子と非充電金属部間: 100MΩ以上 (DC500Vメガにて LEDを外した状態) |
| 耐電圧 | 同極端子間: AC1,000V 充電金属部とアース間: AC1,500V 各端子と非充電金属部間: AC1,500V (50/60Hz 1 min LEDを外した状態) |
| 耐久性(機械的) | 1,000万回以上 (無負荷にて) (温度、湿度条件: 5℃〜35℃、40%〜70%RH) |
| 耐久性(電気的) | 100万回以上 (DC30V 1A(抵抗負荷にて)) (温度、湿度条件: 5℃〜35℃、40%〜70%RH) |
| 耐振動(誤動作) | 10〜55Hz、複振幅1.5mmの連続変化において自由状態、動作限度位置にて接点開離1ms以内 |
| 耐衝撃(耐久) | 1,000 m/s2 |
| 耐衝撃(誤動作) | 最大500m/s2の範囲で自由状態、動作限度位置にて接点開離1ms以内 |
| 保護構造 | IEC60529規格(JEM規格): IP67 |
| 取付仕様 | 正面取り付け |
動作特性
| 動作に必要な力(OF) | 規格値 最大 5.69N |
|---|---|
| もどりの力(RF) | 規格値 最小 1.47N |
| 動作までの動き(PT) | 規格値 最大 25° |
| 動作後の動き(OT) | 規格値 最小 40° |
| 応差の動き(MD) | 規格値 最大 3° |
