日本航空電子取寄SRCN6A25-24S SRCNシリーズストレートプラグ(ソケットインサート) NN Angel Ham Shop Japan Direct Online Store

取寄SRCN6A25-24S SRCNシリーズストレートプラグ(ソケットインサート) NN

画像を拡大する

日本航空電子

商品コード：: SRCN6A25-24S

取寄SRCN6A25-24S SRCNシリーズストレートプラグ(ソケットインサート) NN

¥: 1,524
(税込)

SRCNシリーズは、JIS C 5432(日本工業規格・電子機器用丸型コネクタ)に準拠して開発した、小型・軽量の半田付結線タイプ丸型コネクタです。
高信頼のローコスト・プレスコンタクトを採用し、量産化と相まって大巾なコストダウンを実現。一般の小型コネクタの中でも、特に汎用型低価格コネクタと
して幅広い分野にご利用いただけます。
最新機器にマッチするスマートなデザイン、誤嵌合防止機構と確実な接続をもたらす独特のシェル構造、高信頼のプレスコンタクトなど、使い易さに加えて安定した性能が得られます。
レセプタクルとプラグの組合わせで、ケーブルとケーブル、パネルとケーブル間の電気的接続に使用できます。

申し訳ございませんが、只今品切れ中です。

詳細スペック

品名	SRCN6A25-24S
RoHS compliant	適合
シリーズ名	SRCN シリーズ
コネクタタイプ	ストレートプラグ
極数	24
シェルサイズ	25
コンタクト区分	ソケット
コンタクト配列記号	25-24
コンタクト構成 (コンタクトサイズ*極数)	#20*24
適用電線サイズ (mm²)	0.5以下
適用電線備考 (AWG No.)	AWG #20以下
コンタクト接触部仕上	銀めっき
定格電流 (A)	5以下
耐電圧 (VACr.m.s. 1分間)	1000
絶縁抵抗 (MΩ以上)	1000以上
接触抵抗 (mΩ (DC 1V))	5以下
防水機能	非防水
シェル色相	ニッケルめっき
組合せ	SRCN1A25-24P SRCN2A25-24P

コネクタ種類組み合わせ

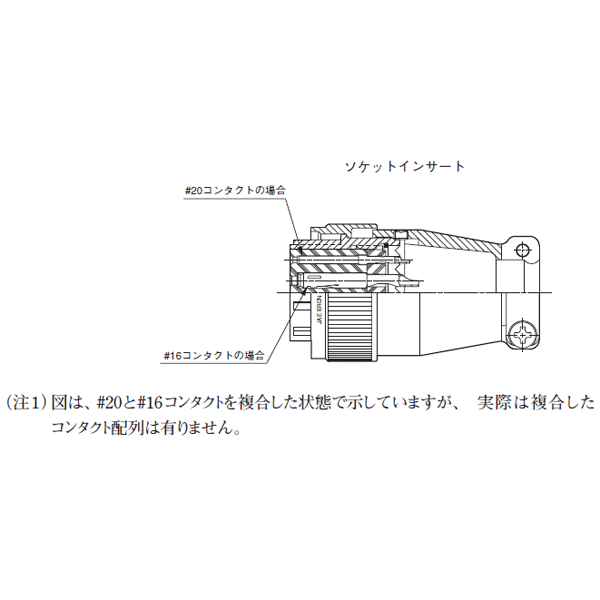

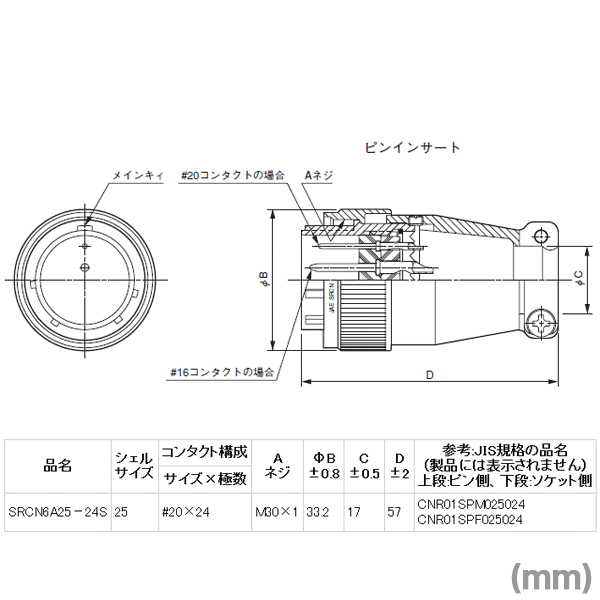

■分解図面
プラグ・レセプラクル分解図面

■コンタクト配列
