| 品名 | SRCN6A25-16P |
|---|---|
| RoHS compliant | 適合 |
| シリーズ名 | SRCN シリーズ |
| コネクタタイプ | ストレートプラグ |
| 極数 | 16 |
| シェルサイズ | 25 |
| コンタクト区分 | ピン |
| コンタクト配列記号 | 25-16 |
| コンタクト構成 (コンタクトサイズ*極数) | #16*16 |
| 適用電線サイズ (mm2) | 1.25以下 |
| 適用電線備考 (AWG No.) | AWG #16以下 |
| コンタクト接触部仕上 | 銀めっき |
| 定格電流 (A) | 10以下 |
| 耐電圧 (VACr.m.s. 1分間) | 1000 |
| 絶縁抵抗 (MΩ以上) | 1000以上 |
| 接触抵抗 (mΩ (DC 1V)) | 5以下 |
| 防水機能 | 非防水 |
| シェル色相 | ニッケルめっき |
| 組合せ | SRCN1A25-16S SRCN2A25-16S |

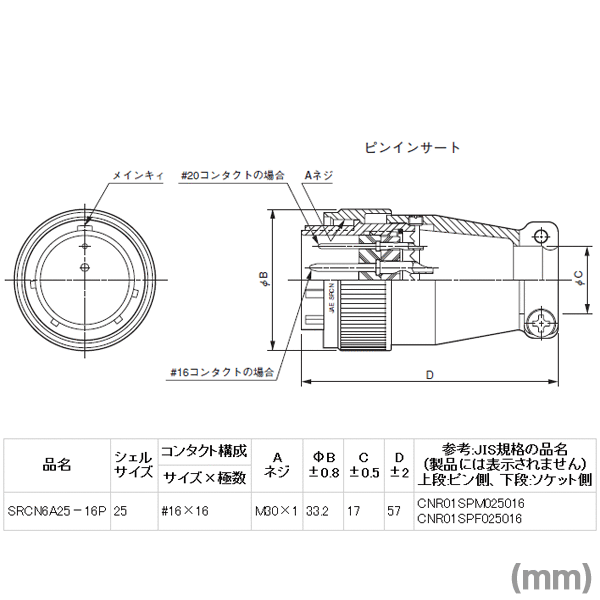

■分解図面
■コンタクト配列
