日本航空電子取寄SRCN2A13-5P SRCNシリーズパネル取付レセプタクル(ピンインサート) NN Angel Ham Shop Japan Direct Online Store

取寄SRCN2A13-5P SRCNシリーズパネル取付レセプタクル(ピンインサート) NN

画像を拡大する

日本航空電子

商品コード：: SRCN2A13-5P

取寄SRCN2A13-5P SRCNシリーズパネル取付レセプタクル(ピンインサート) NN

¥: 561
(税込)

SRCNシリーズは、JIS C 5432(日本工業規格・電子機器用丸型コネクタ)に準拠して開発した、小型・軽量の半田付結線タイプ丸型コネクタです。
高信頼のローコスト・プレスコンタクトを採用し、量産化と相まって大巾なコストダウンを実現。一般の小型コネクタの中でも、特に汎用型低価格コネクタと
して幅広い分野にご利用いただけます。
最新機器にマッチするスマートなデザイン、誤嵌合防止機構と確実な接続をもたらす独特のシェル構造、高信頼のプレスコンタクトなど、使い易さに加えて安定した性能が得られます。
レセプタクルとプラグの組合わせで、ケーブルとケーブル、パネルとケーブル間の電気的接続に使用できます。

数量：

詳細スペック

品名	SRCN2A13-5P
RoHS compliant	適合
シリーズ名	SRCN シリーズ
コネクタタイプ	パネル取付レセプタクル
極数	5
シェルサイズ	13
コンタクト区分	ピン
コンタクト配列記号	13-5
コンタクト構成 (コンタクトサイズ*極数)	#20*5
適用電線サイズ (mm²)	0.5以下
適用電線備考 (AWG No.)	AWG #20以下
コンタクト接触部仕上	銀めっき
定格電流 (A)	5以下
耐電圧 (VACr.m.s. 1分間)	1000
絶縁抵抗 (MΩ以上)	1000以上
接触抵抗 (mΩ (DC 1V))	5以下
防水機能	非防水
シェル色相	ニッケルめっき
組合せ	SRCN6A13-5S

コネクタ種類組み合わせ

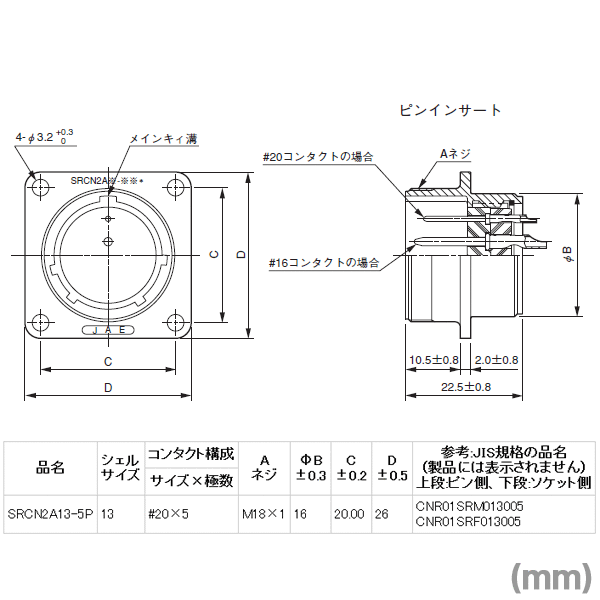

■分解図面
プラグ・レセプラクル分解図面

■コンタクト配列
