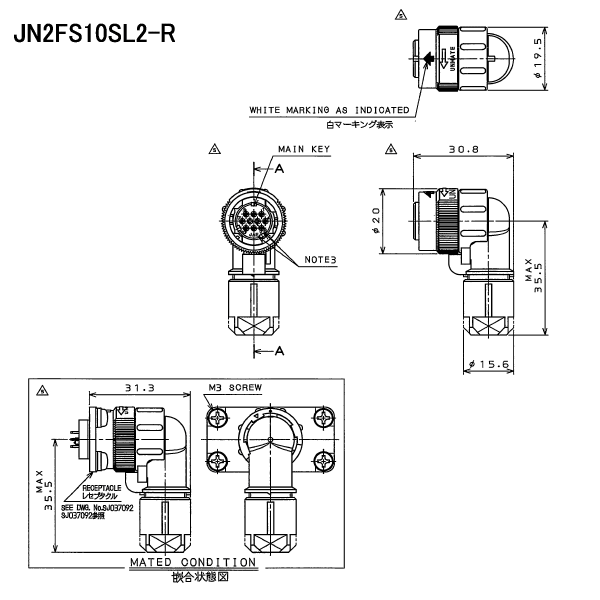

jn2fs10sl2-r
詳細スペック
一般仕様
極数
10
定格電流
10 極: 3 A 以下
定格電圧
AC 200 Vr.m.s.
耐電圧
10 極: AC 2000 Vr.m.s. (1 分間)
接触抵抗(初期)
10 極: 20 mΩ 以下/ AWG #22 (例)
絶縁抵抗
1000 MΩ 以上
結線仕様
レセプタクル:
スルーホール, はんだ結線 (4 極: 0.3
mm2 以下, 10 極: 0.75 mm2 以下)
プラグ:
圧着結線 (AWG #28 to
#20), はんだ結線 (1.25 mm2 以下)
防水性
保護等級 IP67
品名一覧
品名
JN2FS04FK2-R
シリーズ名
JN1/JN2
シリーズ
コネクタタイプ
ライトアングルプラグ
極数
10
コンタクト区分
ソケット
結線方法
はんだ付け
防水機能
嵌合時防水
インサート回転位置 (度)
シェル色相
黒
