jl05-2a24-28pc-f0-rk
詳細スペック
JL05シリーズ パネル取付レセプタクル(ピンインサート) 嵌合時防水型/JL05-2A
品名
JL05-2A24-28PC-F0-RK
コネクタ形状(嵌合側)
パネル取付レセプタクル
極数
24
シェルサイズ
24
コンタクト形状
ピン
結線方法
圧着
コンタクト配列記号
24-28
コンタクト構成(コンタクトサイズ*極数)
♯16*24
耐電圧(VACr.m.s. 1分間)
1000
絶縁抵抗(MΩ以上)
5000
防水機能
嵌合時防水型
インサート回転位置(度)
0
シェル色相
黒色系干渉色
適用コンタクト
ST-JL05-16P-C1-*、ST-JL05-16P-C2-*、ST-JL05-16P-C3-*
備考
コンタクト無し(別売)

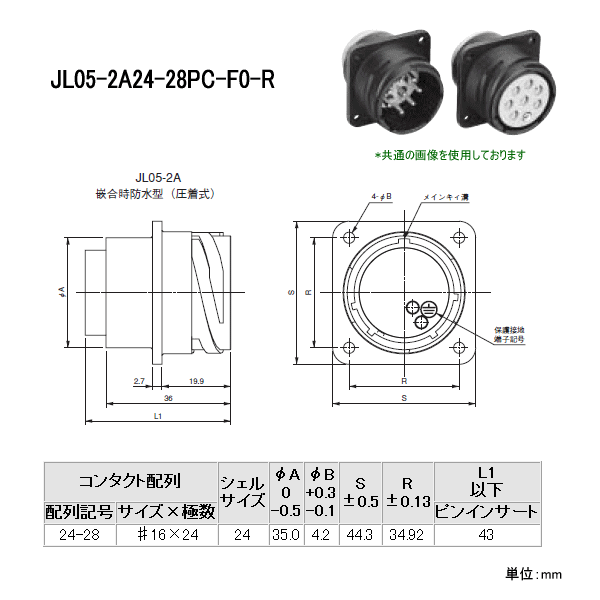

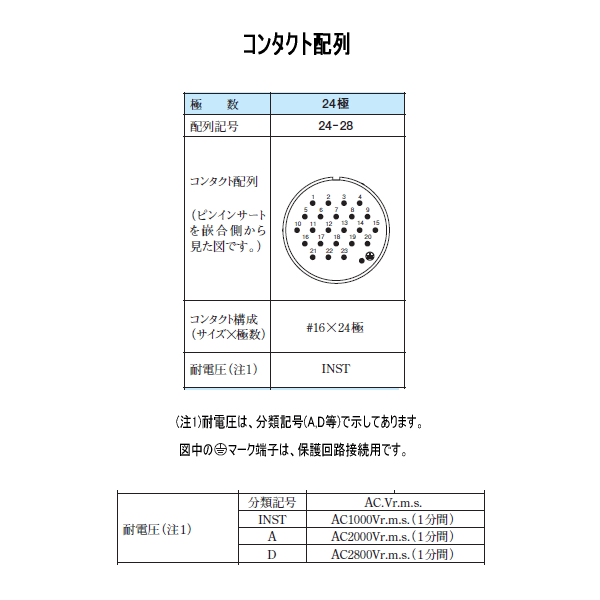

コンタクト配列
シェル
サイズφA
0
-0.5φB
+0.3
-0.1S
±0.5R
±0.13L1
以下
配列記号
サイズ×極数
ピンインサート
24-28
♯16×24
24
35.0
4.2
44.3
34.92
43
