日本圧着端子
商品コード：
H11P-SHF-AA

H11P-SHF-AAハウジング11極NN

¥
97
(税込)
ハウジング 11極
数量：

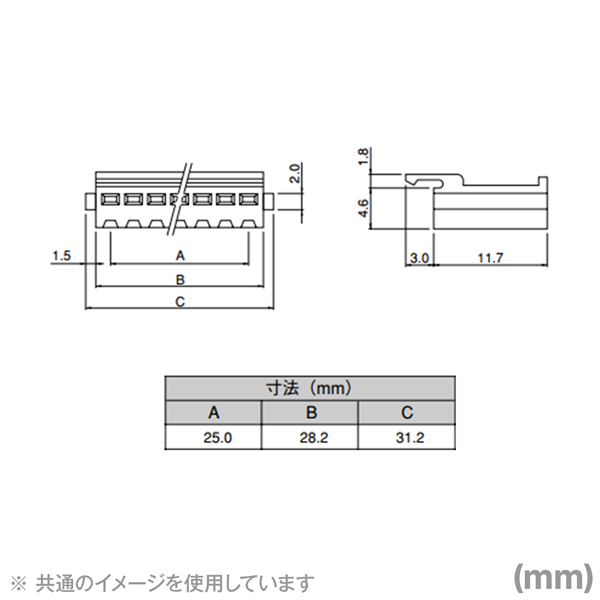

詳細スペック

一般仕様


　
極数 10極
定格電流 3A AC・DC　(AWG#22使用時)
定格電圧 250V AC・DC
使用温度範囲 -25℃〜+85℃(通電時の温度上昇値を含む)
接触抵抗 初期/15mΩ以下
環境試験後/20mΩ以下
絶縁抵抗 500mΩ以上
耐電圧 AC 1,500V・1分間
適用電線範囲 0.08mm2〜0.33mm2
AWG#28〜#22
適合プリント基板厚さ 1.6mm
電線被覆外径 1.2mm〜1.7mm
材質 ポスト:黄銅・すずめっき(リフロー処理)
ベース:ナイロン66
販売単位 1個

配送方法

メール便対応
