CVD柔らか電線600V耐圧電線架橋ポリエチレン絶縁ビニルシースケーブル(10m単位) SD

画像を拡大する

矢崎総業

商品コード：: yk-600v-cvd-100sq～yk-600v-cvd-60sq

CVD柔らか電線600V耐圧電線架橋ポリエチレン絶縁ビニルシースケーブル(10m単位) SD

¥: 11,319～165,581
(税込)

曲げた形が維持でき、くせがつけやすい。
ドラムの巻き癖が取りやすく、切断のはねがほとんどないため、取り扱いやすく安全。
作業がスムーズに行えるので、作業時間の短縮につながる。

20kgを超える場合、メーカーからの直送になるため、代金引換はご利用出来ません。

申し訳ございませんが、只今品切れ中です。

詳細スペック

■ 曲げ作業でのくせ付け比較	■ 安全性と操作性

■ くせ付けやすさ(たわみ量)の比較

■ お客様の声と改善例

詳細スペック

引用規格 : JIS C 3605 (600Vポリエチレンケーブル)

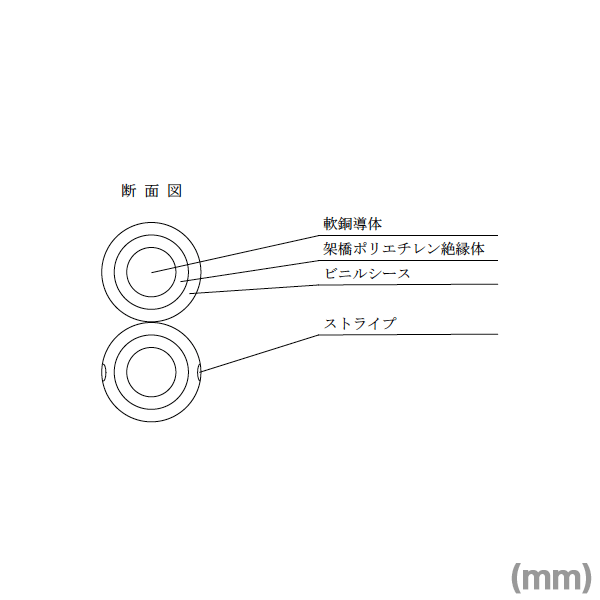

構成順	項目	材料・構造	仕様
1	導体	円形圧縮より線	JIS C 3102に適合又はこれに準じた軟銅線を用いる
2	絶縁体	架橋ポリエチレン	平均厚:付表の値の90%以上最小厚:付表の値の80%以上
3	シース	ビニル(黒色)	平均厚:付表の値の90%以上最小厚:付表の値の85%以上
4	より合わせ	Sより	線心識別:黒,白シース表面のストライプによる

付表 600V CVD(ストライプ識別)

導体サイズ×線芯数 mm2		2×14	2×22	2×38	2×60	2×100	2×150
導体	形状	円形圧縮
導体	外径mm	4.4	5.5	7.3	9.3	12	14.7
絶縁体厚さmm		1	1.2		1.5	2
シース厚さmm		1.5
線心外径(参考)mm		9.4	11	13	15.5	19	22
より合わせ外径 (参考)mm		19	22	26	31	38	44
参考	概算質量 kg/km	370	550	850	1300	2100	3000
参考	標準条長 m	300
電気特性	導体抵抗(20℃)Ω/km	1.34	0.849	0.491	0.311	0.187	0.124
	試験電圧 V	2000		2500			3000
	絶縁抵抗 MΩkm	1500
