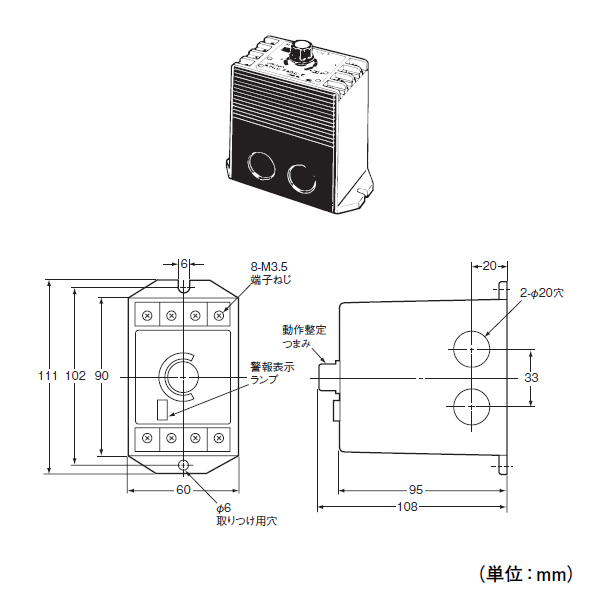

詳細スペック
定格
種類
ゲート入力端子つきタイプ
定格制御電源
AC200V(電圧変動補償つき)
定格周波数
50/60Hz(共用)
定格電流
各機種の最大整定電流の1.25倍
制御電源電圧
変動範囲定格値の85〜110%
電源電圧補償範囲
定格値の85〜110%
動作電流
AC4〜10A
復帰電流
動作値の105%以下
復帰方式
自動復帰方式
動作時間
0.5s以下(電流が動作値の150%から0に変化した場合)
ゲート入力電圧範囲
(ゲートつき仕様のみ)DC5〜30V
制御出力
1c AC220V 2A(cosΦ =0.4)
消費VA
入力部 : 0.5VA以下
電源部 : 5VA以下
使用周囲温度
-10〜+55℃(ただし、 氷結しないこと)
使用周囲湿度
45〜85%RH
質量
約390g
性能
整定誤差
±7%以内
繰り返し誤差
±3%以内
温度の影響
±10%以内(20±30℃にて)
電圧の影響
変動補償なしの場合
定格電圧時の実測値に対して±3%以内(定格電圧の85〜110%にて)
変動補償つきの場合
定格電圧時の実測値に対して理論値の±5%以内(定格電圧の85〜110%にて)
(理論値:定格電圧時の実測値を1とし、電圧が85〜110%に変動した場合の動作値の0.85〜1.1を
理論値とする)
周波数の影響
±3%以内(定格周波数の±5%にて)
絶縁抵抗
DC500Vメガにて10MΩ以上(電気回路一括と取りつけパネル間)
耐電圧
AC2,000V 50/60Hz 1min (電気回路一括と取りつけパネル間)
過電流強度
最大整定値の20倍にて、 2s
耐振動
耐久
16.7Hz 複振幅1mm 3方向 各10min
耐衝撃
耐久
98m/s2
