詳細スペック
フレーム A
30
形名

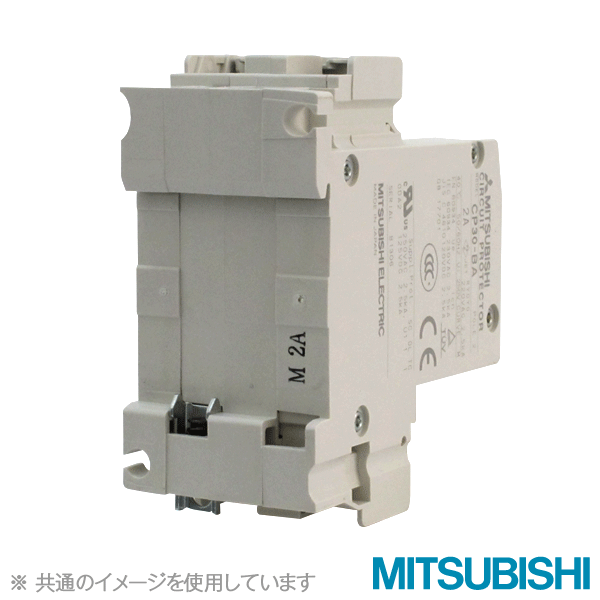

CP30-BA
定格電流 (A)
0.1 0.25 0.3 0.5 1 2 3 5 7 10 15 20 30
極数
1
2
3
定格インパルス耐電圧 kV
2.5
定格 遮断容量
UL 1077
CSA C22.2 No.235定格電圧
AC V
250
DC V
65
125
-
AC
2.5kA at 250V
DC
2.5kA at 65V
2.5kA at 125V
-
IEC 60934
EN 60934
GB 17701
JIS C 4610 (Icn)定格絶縁電圧 Ui(V)
250
AC
2.5kA at 230V
DC
2.5kA at 60V
2.5kA at 120V
-
EN 60947-2
IEC 60947-2
JIS C 8201-2-1
Ann.1 (Icu/Ics)定格絶縁電圧 Ui(V)
250
AC
2.5/2.5kA at 230V
DC
2.5/2.5kA at 60V
2.5/2.5kA at 120V
-
AC/DC共用
可能
-
逆接続
可能
接続方式
表面形
圧着端子用
可能
IEC 35mmレール取付
可能
基準周囲温度 ℃
40
動作特性
瞬時形(I); 中速形(M),(MD);低速形(S),(SD); 高速形(F)
瞬時形(I): 電磁式[MO]
過電流引きはずし方式
中速形(M),(MD) 低速形(S),(SD) :流体電磁式[HM]高速形(F)
操作方法
S-type(IEC 60934/EN 60934)
引きはずし自由の動作方式
引きはずし自由(IEC 60934/EN 60934)
製品質量 kg
0.08
0.16
0.23
付属装置
開閉式小形端子カバー ( TC-S)
標準装備 端子カバーを閉じた状態で正面からIP20対応〔TV認証〕
イナーシャルディレイ (ID)付
中速形,低速形 ACのみ
警報スイッチ (A L)
1 c
補助スイッチ (AX)付
1 c
電圧引きはずし (SHT)付
リレー形のみ
別売部品
大形端子カバー ( TC-L)
埋込金具 (F P)
裏面配線用端子 (B T)
補助回路端子用渡り導体 (WB)
付属端子台用端子カバー (T C)
電気用品安全法
適合
CEマーキング
EN 60934:TV認証 EN 60947-2:自己宣言
CCC認証
取得
