詳細スペック
製品シリーズ
FREQROL-E700
タイプ

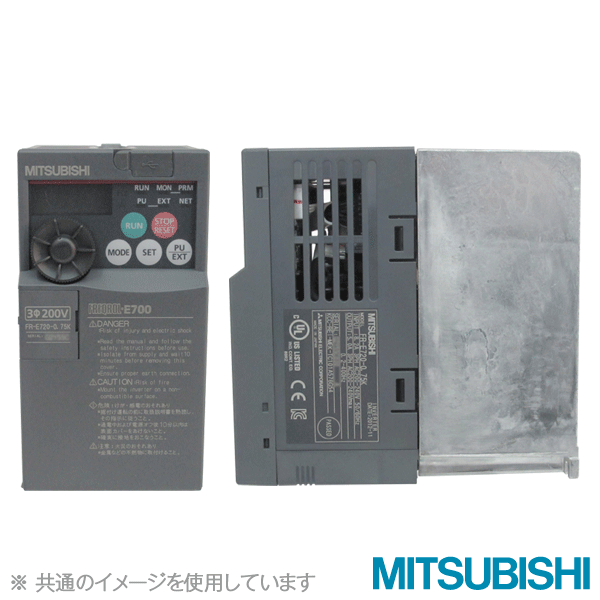

簡単・パワフル小形インバータFREQROL-E700シリーズ単相200V
製品形名
FR-E720S-0.1K
適用モータ容量(kW)
0.1kW
出力
定格容量(kVA)
0.3
定格電流(A)
0.8
過負荷電流定格
150%60s、200%3s(反限時特性)
電圧
3相200〜240V
回生制御トルク
最大値・許容使用率
-
電源
電圧クラス
単相200Vクラス
定格入力交流電圧・周波数
単相200〜240V50Hz/60Hz
交流電圧許容変動
170〜264V50Hz/60Hz
周波数許容変動
±5%
電源設備容量(kVA)
0.5
保護構造(JEM1030)
閉鎖形(IP20)
冷却方式
自冷
概略質量(kg)
0.6
制御仕様
制御方式
Soft-PWM制御/高キャリア周波数PWM制御(V/F制御、アドバンスト磁束ベクトル制御、汎用磁束ベクトル制御、最適励磁制御を選択可能)
出力周波数範囲
0.2〜400Hz
周波数設定分解能
アナログ入力
0.06Hz/60Hz(端子2、4:0〜10V/10bit)、0.12Hz/60Hz(端子2、4:0〜5V/9bit)、0.06Hz/60Hz(端子4:4〜20mA/10bit)
デジタル入力
0.01Hz
周波数精度
アナログ入力
最大出力周波数の±0.5%以内(25℃±10℃)
デジタル入力
設定出力周波数の0.01%以内
電圧/周波数特性
基底周波数0〜400Hz任意設定可能、定トルク・低減トルクパターン選択可能
始動トルク
200%以上(0.5Hz時)・・・アドバンスト磁束ベクトル制御を設定した場合(3.7K以下)
トルクブースト
手動トルクブースト
加速・減速時間設定
0.01〜360s、0.1〜3600s(加速・減速個別設定可能)、直線またはS字加減速モード選択可能
直流制動
動作周波数(0〜120Hz)、動作時間(0〜10s)、動作電圧(0〜30%)可変
ストール防止動作レベル
動作電流レベル設定可能(0〜200%可変)、有無の選択可能
トルク制限レベル
0〜200%
運転仕様
運転機能
上 下限周波数設定、周波数ジャンプ運転、外部サーマル入力選択、瞬停再始動運転、正転・逆転防止、遠隔設定、ブレーキシーケンス、第2機能、多段速運転、あ て止め制御、ドループ制御、回生回避、すべり補正、運転モード選択、オフラインオートチューニング機能、PID制御、計算機リンク運転(RS-485)
周波数設定信号
アナログ入力端子点数
2点
アナログ入力端子仕様
端子2:0〜10V、0〜5V選択可能 端子4:0〜10V、0〜5V、4〜20mA選択可能
デジタル入力
操作パネル、パラメータユニットにより入力
始動信号
正転・逆転個別、始動信号自己保持入力(3ワイヤ入力)選択可能
入力信号
端子点数(接点入力)
7点
パルス列入力
なし
入力端子選択可能信号
多 段速度選択、遠隔設定、あて止め選択、第2機能選択、端子4入力選択、JOG運転選択、PID制御有効端子、ブレーキ開放完了信号、外部サーマル入力、 PU-外部運転切換、V/F切換、出力停止、始動自己保持選択、正転、逆転指令、インバータリセット、PU-NET運転切換、外部-NET運転切換、指令 権切換、インバータ運転許可信号、PU運転外部インタロックから選択
出力信号
出力端子(オープンコレクタ出力)点数
2点
出力端子(リレー出力)点数
1点
出力端子選択可能信号
イ ンバータ運転中、周波数到達、過負荷警報、出力周波数検出、回生ブレーキプリアラーム、電子サーマルプリアラーム、インバータ運転準備完了、出力電流検 出、ゼロ電流検出、PID下限リミット、PID上限リミット、PID正転逆転出力、ブレーキ開放要求、ファン故障、FIN過熱プリアラーム、停電減速中、 PID制御動作中、リトライ中、寿命警報、電流平均値モニタ、リモート出力、軽故障出力、異常出力、異常出力3、メンテナンスタイマ警報から選択
出力端子選択可能信号(オプション装着時)
本体と同じ信号を出力
表示計用出力端子点数
1点
表示計用出力端子仕様
FM:最大2.4kHz
パルス列出力
なし
表示計用出力端子選択可能信号
出 力周波数、モータ電流(定常)、出力電圧、周波数設定値、モータトルク、コンバータ出力電圧、回生ブレーキ使用率、電子サーマル負荷率、出力電流ピーク 値、コンバータ出力電圧ピーク値、基準電圧出力、モータ負荷率、PID目標値、PID測定値、出力電力から選択。パルス列出力
表示
操作パネル
運転状態
出 力周波数、モータ電流(定常)、出力電圧、周波数設定値、積算通電時間、実稼動時間、モータトルク、コンバータ出力電圧、回生ブレーキ使用率、電子サーマ ル負荷率、出力電流ピーク値、コンバータ出力電圧ピーク値、モータ負荷率、PID目標値、PID測定値、PID偏差、インバータ入出力端子モニタ、入出力 端子オプションモニタ、出力電力、積算電力、モータサーマル負荷率、インバータサーマル負荷率より選択可能
異常内容
保護機能の動作時に異常内容を表示、異常内容8回分を記憶(保護機能動作直前の出力電圧・電流・周波数・積算通電時間)
保護・警報機能
<保 護機能> 加速中過電流、定速中過電流、減速中過電流、加速中過電圧、定速中過電圧、減速中過電圧、インバータ保護サーマル動作、モータ保護サーマル動作、フィン過 熱、入力欠相、起動時出力側地絡過電流、出力短絡、出力欠相、外部サーマル動作、オプション異常、パラメータエラー、PU抜け発生、リトライ回数オー バー、CPU異常、ブレーキトランジスタ異常、突入抵抗過熱、通信異常、アナログ入力異常、USB通信異常、ブレーキシーケンスエラー4〜7 <警報機能> ファン故障、過電流ストール防止、過電圧ストール防止、PU停止、パラメータ書込みエラー、回生ブレーキプリアラーム、電子サーマルプリアラーム、メンテ ナンス出力、不足電圧
環境
周囲温度
-10℃〜+50℃(凍結のないこと)(全閉鎖構造仕様のときは-10℃〜+40℃)
周囲湿度
90%RH以下(結露のないこと)
保存温度
-20℃〜+65℃
雰囲気
屋内(腐食性ガス・引火性ガス・オイルミスト・じんあいのないこと)
標高・振動
海抜1000m以下・5.9m/s2以下
