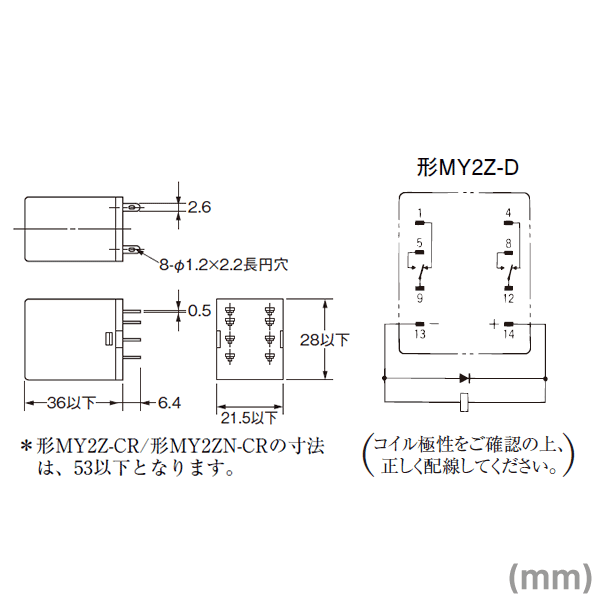

詳細スペック
MY2Z DC100/110
MY2Z DC24
MY2Z DC12
MY2Z AC200/220
MY2Z AC100/110
商品分類
単安定
基準形
コイル定格
DC100/110V 9.1/10mA
DC24V 36.9mA
DC12V 75mA
AC200V 6.2mA (50 Hz) / AC200V 6.8mA (60 Hz) / AC220V 5.3mA (50 Hz) / AC220V 5.8mA (60 Hz)
AC100V 11.7mA (50 Hz) / AC100V 10mA (60 Hz) / AC110V 12.9mA (50 Hz) / AC110V 11mA (60 Hz)
コイル抵抗
11,000Ω
650Ω
160Ω
12950Ω
3750Ω
動作電圧(セット電圧)
80%以下
復帰電圧(リセット電圧)
10%以上
30%以上
消費電力(単安定)
0.9W
定格電圧の110%
消費電力(単安定)
-
約0.9〜1.1VA (60 Hz)
動作表示
なし
コイルサージ吸収機能
なし
接点構成
2c
接触機構
ツイン
接点材質
接点材質(母材): Ag
接点材質(表面処理): 金メッキ
接点定格負荷
AC220V 5A (抵抗負荷(cosφ=1))
AC220V 2A (誘導負荷(cosφ=0.4))
DC24V 5A (抵抗負荷)
DC24V 2A (誘導負荷(L/R=7ms))
最大開閉電圧
AC250V (抵抗負荷(cosφ=1))
AC250V (誘導負荷(cosφ=0.4))
DC125V (抵抗負荷)
DC125V (誘導負荷(L/R=7ms))
最大開閉電流
AC: 5A (抵抗負荷(cosφ=1))
AC: 5A (誘導負荷(cosφ=0.4))
DC: 5A (抵抗負荷)
DC: 5A (誘導負荷(L/R=7ms))
最大開閉容量
AC: 1100VA (抵抗負荷(cosφ=1))
AC: 440VA (誘導負荷(cosφ=0.4))
故障率
DC1V 100μA(P水準、参考値)
周囲温度範囲
使用時: -55〜70℃
保存時: -55〜70℃
(ただし、氷結、結露しないこと)
周囲湿度範囲
使用時: 5〜85% RH
保存時: 5〜85% RH
(ただし、氷結、結露しないこと)
性能
接触抵抗
50mΩ以下、DC5V 1A通電の電圧降下法による
動作時間
20ms以下
復帰時間
20ms以下
最大開閉頻度(機械的)
18000回/h
最大開閉頻度(電気的)
1800回/h
絶縁抵抗
コイルと接点間: 100MΩ以上 (DC500V絶縁抵抗計にて)
異極接点間: 100MΩ以上 (DC500V絶縁抵抗計にて)
同極接点間: 100MΩ以上 (DC500V絶縁抵抗計にて)
耐電圧
コイルと接点間: AC2000V 50/60Hz 1 min (リーク電流3mA 50/60Hz 1min)
異極接点間: AC2000V 50/60Hz 1 min (リーク電流3mA 50/60Hz 1min)
同極接点間: AC1000V 50/60Hz 1 min (リーク電流3mA 50/60Hz 1min)
耐振動(耐久)
10〜55〜10Hz 片振幅 0.5mm (複振幅 1.0mm) 各方向 2h (可変振動を各方向に2時間加えた後、構造・特性に異常のないこと)
耐振動(誤動作)
10〜55〜10Hz 片振幅 0.5mm (複振幅 1.0mm) 各方向
耐衝撃(耐久)
1000m/s**2 各方向 3回 (衝撃を各方向に3回加えた後に、構造・特性に異常のないこと)
耐衝撃(誤動作)
200m/s**2 (衝撃を各方向に3回加え1ms以上の接点開離がないこと)
耐久性(機械的)
5000万回以上
耐久性(電気的)
20万回以上
保護構造
閉鎖型(ケース入り形)
適用規格(UL)
規格番号: UL508
ファイルNo.: E41515
適用規格(CSA)
規格番号: C22.2 No.0, No.14
ファイルNo.: LR31928
適用規格(TUV)
R50030059
適用規格(SEV)
02.0747
適用規格(その他)
電気用品安全法準拠品
端子構造
プラグイン端子
質量
約35g
