詳細スペック
| 商品分類 | リレー同一形状ソリッドステート・リレー |
|---|---|
| 入力定格電圧 | DC5〜24V |
| 使用電圧範囲 | DC4〜30V |
| 入力インピーダンス | 1.5kΩ +20%-10% (Ta=25℃にて) |
| 動作電圧 | DC4V以下 |
| 復帰電圧 | DC1V以上 |
| 絶縁方式 | フォト・カプラ |
| 出力構成 | 1a |
| 定格負荷電圧 | DC5〜110V |
| 負荷電圧範囲 | DC3〜125V |
| 負荷電流 | DC: 0.1A〜3A (40℃にて) |
| サージオン電流耐量 | 12A (10ms) |
| 出力オン電圧降下 | 1.5V以下 |
| 漏れ電流 | 5mA以下(DC125Vにて) |
| 周囲温度範囲 | 使用時: -30〜80℃ 保存時: -30〜100℃ (ただし、氷結、結露しないこと) |
| 周囲湿度範囲 | 使用時: 45〜85% RH (ただし、氷結、結露しないこと) |
| 動作時間 | 0.5ms以下 |
|---|---|
| 復帰時間 | 2.5ms以下 |
| 出力保護機能 | ダイオード |
| 表示灯 | あり |
| 絶縁抵抗 | 入力-出力: 100MΩ以上 (DC500V絶縁抵抗計にて) |
| 耐電圧 | 入力-出力: AC1500V 50/60Hz 1 min |
| 耐振動 | 10〜55〜10Hz 片振幅0.75mm(複振幅1.5mm)XYZ方向 各2h |
| 耐衝撃 | 1000m/s2 XYZX'Y'Z'方向 各3回 |
| 適用規格(UL) | 規格番号: UL508 ファイルNo.: NO.E64562 |
| 適用規格(CSA) | 規格番号: C22.2 NO.14 ファイルNo.: No.LR35535 |

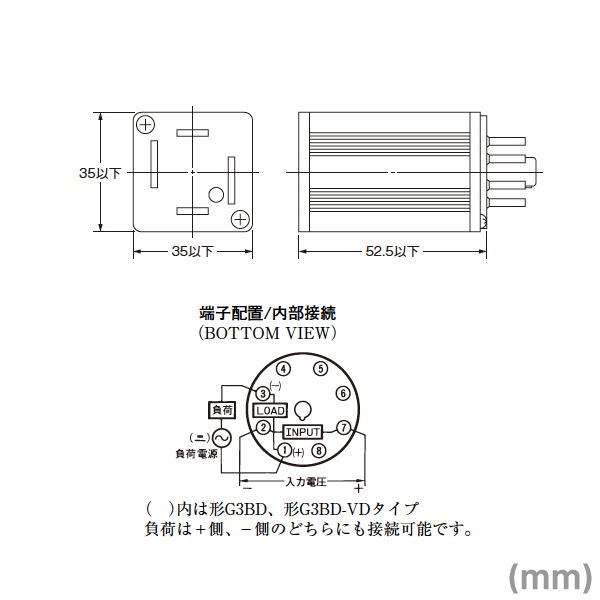

| 端子構造 | プラグイン端子 |
| 取り付け方法 | ソケット |
| 質量 | 約70g |
