詳細スペック
使用上の注意

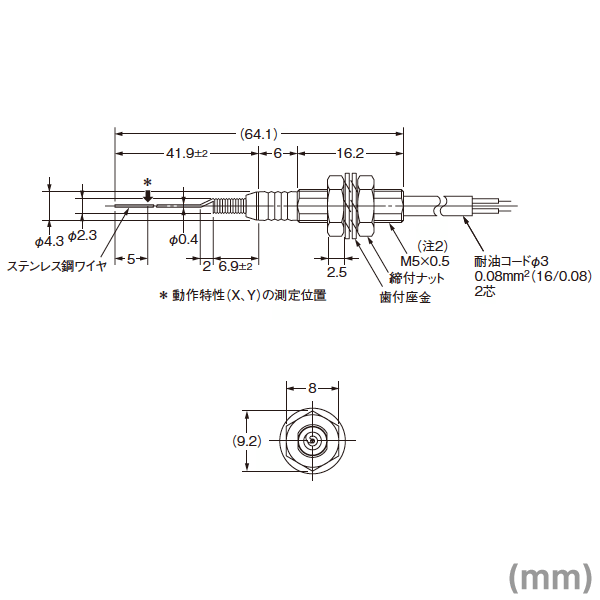

形状・構造
タッチスイッチ
寿命
一般形
動作方式
スローアクション
アクチュエータ
スプリング・ワイヤ形
電気定格
DC5V 1mA〜DC30V 30mA
定格周波数
50/60 Hz
スイッチ機構
自己復帰機構
接触形式
常時閉路形
接点構成
1b
負荷
一般負荷
ケーブル仕様
耐油ケーブル 2芯 (ケーブル長: 1 m)
仕上り径: φ3mm
周囲温度範囲
使用時: -10〜70℃
(ただし、氷結、結露のないこと)
周囲湿度範囲
使用時: 35〜95%RH
(ただし、氷結、結露のないこと)
許容操作速度
5mm/s〜500mm/s
許容操作頻度(機械的)
120回/分以下
許容操作頻度(電気的)
60回/分以下
接触抵抗
700mΩ以下(初期値) ※ケーブルの抵抗値を含む
(測定方法は接触抵抗計による)
絶縁抵抗
同極端子間: 100MΩ以上
充電金属部とアース間: 100MΩ以上
(DC250Vメガにて)
耐電圧
同極端子間: AC250V(TTP時)
充電金属部とアース間: AC600V
(50/60Hz 1
min)
耐久性(機械的)
1,000万回以上 (無負荷にて)
(温度、湿度条件: 5℃〜35℃、40%〜70%RH)
耐久性(電気的)
500万回以上 (DC30V 30mA(抵抗負荷にて))
(温度、湿度条件: 5℃〜35℃、40%〜70%RH)
耐衝撃(耐久)
1,000 m/s2
保護構造
IEC60529規格(JEM規格): IP67
質量
約374g
動作に必要な力(OF)
規格値 最大 0.05N (X-Y方向)
動作までの動き(PT)
参考値 14mm (X-Y方向)
全体の動き(TT)
参考値 22mm (X-Y方向)
許容操作荷重
規格値 最大
0.49N
アクチュエータには過大な力を加えないで下さい。
アクチュエータを繰り返し動作させる場合の強度は、最大0.49Nまでとしてください。
ワイヤ・スプリング形は、ストロークを取り過ぎると折損の原因となります。
全体の動き(TT)は参考値までとしてください。
