詳細スペック
定格 性能 コネクタタイプは、必ず指定のコネクタプラグをご選定の上、ご使用下さい。
動作特性
動作に必要な力 (OF) 最大
6.67N
もどりの力 (RF) 最小
1.47N
動作までの動き (PT) 最大
10°±3°
動作後の動き (OT) 最小
50°
応差の動き (MD) 最大
3°
動作位置 (OP)
-
全体の動き (TT)
-

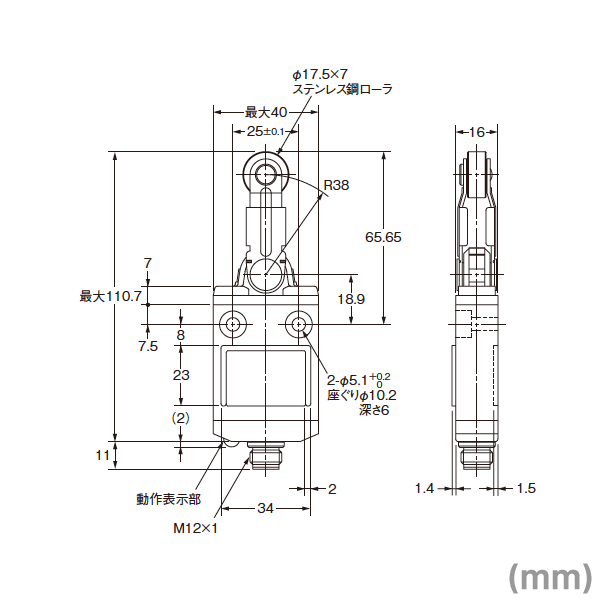

形状・構造
汎用タテ型
寿命
一般形
動作方式
スナップアクション
アクチュエータ
センターローラ・レバー形
電気定格
DC30V 1A
定格周波数
50/60 Hz
漏れ電流
約1mA
スイッチ機構
自己復帰機構
接触形式
単極双投形
接点構成
1c
負荷
一般負荷
開閉能力(DC)
無誘導負荷定格電圧: DC30V / 抵抗負荷: 1A(NC) 1A(NO) /
ランプ負荷: 1A(NC) 1A(NO)
開閉能力(DC)
誘導負荷定格電圧: DC30V / 誘導負荷: 1A(NC) 1A(NO) /
電動機負荷: 1A(NC) 1A(NO)
開閉能力説明
上記数値は定常電流を示す。 ランプ負荷とは10倍の突入電流を有するもの。
誘導負荷とは時定数7ms以下(DC)のもの。 電動機負荷とは6倍の突入電流を有するもの。
許容突入電流
常時閉路(NC): 5A
常時開路(NO): 2.5A
動作表示灯
LED (不動作時点灯)
電圧: DC30V
漏れ電流: 約1mA
周囲温度範囲
使用時: -10〜70℃
(ただし、氷結、結露のないこと)
周囲湿度範囲
使用時: 35〜95%RH
(ただし、氷結、結露のないこと)
許容操作速度
1mm/s〜1m/s
許容操作頻度(機械的)
120回/分以下
許容操作頻度(電気的)
30回/分以下
接触抵抗
100mΩ以下(初期値)
(測定方法は接触抵抗計による)
絶縁抵抗
充電金属部とアース間: 100MΩ以上
各端子と非充電金属部間: 100MΩ以上
(DC500Vメガにて LEDを外した状態)
耐電圧
充電金属部とアース間: AC1,500V
各端子と非充電金属部間: AC1,500V
(50/60Hz
1 min LEDを外した状態)
耐久性(機械的)
1,000万回以上 (無負荷にて)
(温度、湿度条件: 5℃〜35℃、40%〜70%RH)
耐久性(電気的)
20万回以上 (DC30V 1A(抵抗負荷にて))
(温度、湿度条件: 5℃〜35℃、40%〜70%RH)
耐振動(誤動作)
10〜55Hz、複振幅1.5mmの連続変化において自由状態、動作限度位置にて接点開離1ms以内
耐衝撃(耐久)
1,000 m/s2
耐衝撃(誤動作)
最大500m/s2の範囲で自由状態、動作限度位置にて接点開離1ms以内
保護構造
IEC60529規格(JEM規格): IP67
適用規格(UL)
規格番号: UL508
ファイルNo.: E76675
取付仕様
正面取り付け
適応ケーブル付きコネクタ
XS2F-D421-D80-A(コード2m)
XS2F-D421-G80-A(コード5m)
