詳細スペック
定格 性能
動作特性
動作に必要な力 (OF) 最大
11.77N
もどりの力 (RF) 最小
4.41N
動作までの動き (PT) 最大
1.8mm
動作後の動き (OT) 最小
3mm
応差の動き (MD) 最大
0.2mm
動作位置 (OP)
28.5±1mm

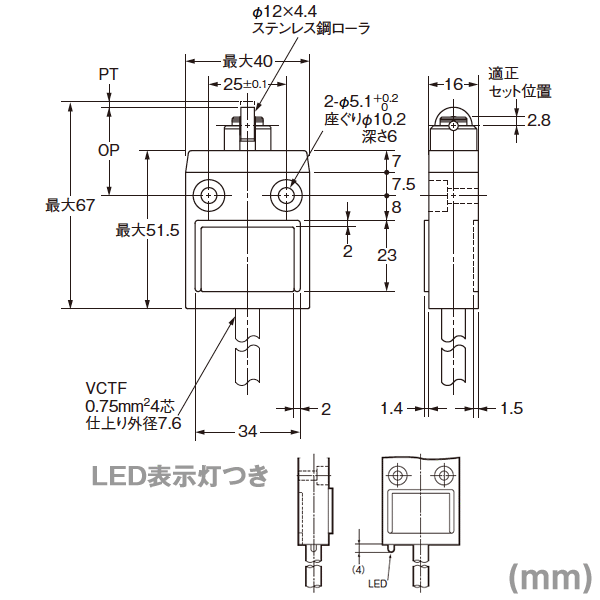

形状・構造
汎用タテ型
寿命
一般形
動作方式
スナップアクション
アクチュエータ
クロス・ローラ・プランジャ形 (φ12×5 SUS焼結ローラ)
電気定格
AC125V 5A
定格周波数
50/60 Hz
漏れ電流
約1.7mA
スイッチ機構
自己復帰機構
接触形式
単極双投形
接点構成
1c
負荷
一般負荷
開閉能力(AC)
無誘導負荷定格電圧: AC125V / 抵抗負荷: 5A(NC) 5A(NO) /
ランプ負荷: 1.5A(NC) 0.7A(NO)
開閉能力(AC)
誘導負荷定格電圧: AC125V / 誘導負荷: 3A(NC) 3A(NO) /
電動機負荷: 2.5A(NC) 1.3A(NO)
開閉能力説明
上記数値は定常電流を示す。 ランプ負荷とは10倍の突入電流を有するもの。
誘導負荷とは力率0.4以上(AC)、時定数7ms以下(DC)のもの。 電動機負荷とは6倍の突入電流を有するもの。
許容突入電流
常時閉路(NC): 20A
常時開路(NO): 10A
保護回路
感電保護クラス: Class I(アース端子付き)
短絡保護装置: 10Aヒューズ 形gIまたはgG(IEC269)
動作表示灯
LED (不動作時点灯)
電圧: AC125V
漏れ電流:
約1.7mA
アース端子
アース端子付き
ケーブル仕様
VCTF 耐油ケーブル 4芯 (ケーブル長: 3 m)
仕上り径: 7.6mm
周囲温度範囲
使用時: -10〜70℃
(ただし、氷結、結露のないこと)
周囲湿度範囲
使用時: 35〜95%RH
(ただし、氷結、結露のないこと)
使用上の注意
許容操作速度
0.1mm/s〜0.5m/s
許容操作頻度(機械的)
120回/分以下
許容操作頻度(電気的)
30回/分以下
接触抵抗
300mΩ以下(初期値) ※ケーブルの抵抗値を含む
(測定方法は接触抵抗計による)
絶縁抵抗
同極端子間: 100MΩ以上
充電金属部とアース間: 100MΩ以上
各端子と非充電金属部間: 100MΩ以上
(DC500Vメガにて LEDを外した状態)
耐電圧
同極端子間: AC1,000V
充電金属部とアース間: AC1,500V
各端子と非充電金属部間: AC1,500V
(50/60Hz
1 min LEDを外した状態)
耐久性(機械的)
1,000万回以上 (無負荷にて)
(温度、湿度条件: 5℃〜35℃、40%〜70%RH)
耐久性(電気的)
20万回以上 (AC125V 5A(抵抗負荷にて))
(温度、湿度条件: 5℃〜35℃、40%〜70%RH)
汚染度
3 (EN60947-5-1)
耐振動(誤動作)
10〜55Hz、複振幅1.5mmの連続変化において自由状態、動作限度位置にて接点開離1ms以内
耐衝撃(耐久)
1,000 m/s2
耐衝撃(誤動作)
最大500m/s2の範囲で自由状態、動作限度位置にて接点開離1ms以内
保護構造
IEC60529規格(JEM規格): IP67
適用規格(UL)
規格番号: UL508
ファイルNo.: E76675
適用規格(TUV)
規格番号: EN60947-5-1
ファイルNo.: B061139656127
適用規格(EC指令(低電圧指令))
2006/95/EC
取付仕様
正面取り付け
取付板にソリや凸状態のある場合、不具合を誘発することがありますので、
取付板に凹凸やソリのないようにしてください。
