詳細スペック
アクチュエータ
ヒンジ・ローラ・レバー形
動作形
一般形
動作方式
スナップアクション
スイッチ機構
自己復帰機構
接触形式
単極双投形
接点構成
1c
接点間隔
0.5mm(標準値)
端子仕様
リード線付
負荷
微小負荷
定格通電電流
0.1A
開閉能力(DC)
無誘導負荷定格電圧: DC30V / 抵抗負荷: 0.1A(NC)
0.1A(NO)
許容突入電流
常時閉路(NC): 0.1A
常時開路(NO): 0.1A
モールド端子のリード線仕様
AVS0.3 1芯 (リード線長さ: 0.3m)
引出し方向: 下方向
端子への接続 (黒: COM 赤: NC
青: NO)
周囲温度範囲
使用時: -40〜+85℃
(ただし、氷結、結露のないこと)
周囲湿度範囲
使用時: 35〜98% RH
(+5〜35℃にて)
性能
許容操作速度
1mm/s〜0.25m/s
許容操作頻度(機械的)
240回/分以下
許容操作頻度(電気的)
30回/分以下
接触抵抗
140mΩ以下(初期値)
(自由位置FP、動作限度位置TTP)
絶縁抵抗
同極端子間: 100MΩ以上
充電金属部とアース間: 100MΩ以上
各端子と非充電金属部間: 100MΩ以上
(DC500V絶縁抵抗計にて セパレータ使用)
耐電圧
同極端子間: AC600V
充電金属部とアース間: AC1,000V
各端子と非充電金属部間: AC1,000V
(50/60Hz
1min セパレータ使用)
機械的耐久性
100万回以上
電気的耐久性
10万回以上(定格負荷)
耐振動(誤動作)
動作限度位置にて、10〜55Hz 複振幅
1.5mmの振動周期3〜5分の振動を、X、Y、Z方向に各10分間印加し、誤動作1ms以内
耐衝撃(耐久)
動作限度位置にて、最大1,000m/s**2の衝撃をX、Y、Z方向に各10回印加後、電気的、機械的に異常のないこと
耐衝撃(誤動作)
動作限度位置にて、最大200m/s**2の衝撃をX、Y、Z方向に各3回印加し、誤動作1ms以内
保護構造
シール形
IEC60529規格(JEM規格): IP67相当
感電保護クラス
Class I
トラッキング特性(PTI)
175
取付方法
ねじ取り付け
ケース材質
熱可塑性樹脂
動作特性
動作に必要な力(OF)
規格値 最大 0.98N
もどりの力(RF)
規格値 最小 0.19N
動作までの動き(PT)
規格値 最大 5.2mm
動作後の動き(OT)
規格値 最小 1.1mm
応差の動き(MD)
規格値 最大 0.5mm

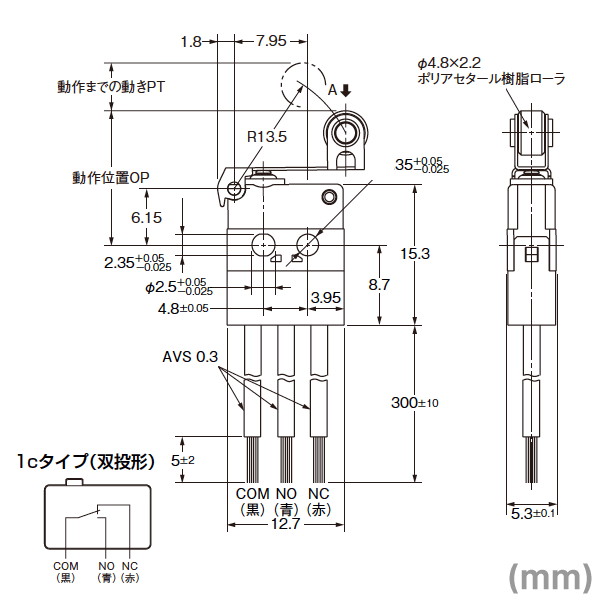

動作位置(OP)
規格値
14.6±0.8mm
注意事項
スイッチの取りつけ、取りはずしや配線作業、および保守点検時は、必ず電源をOFFの状態で行ってください。感電および焼損の恐れがあります。
押しボタン部のシールゴムが破れないようスイッチの取り扱いに十分ご注意ください。
金属体に取りつける場合には、スイッチ本体と取りつけ板の間に、必ずセパレータ(形 SEPARATOR FOR
D2JW (別売))をご使用ください。
油および薬品の付着を避けてください。使用材料の変質、および劣化を起こすことがあります。
