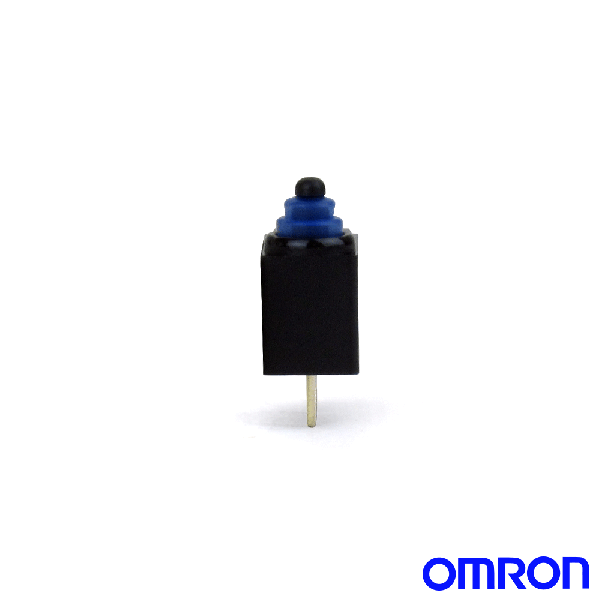

詳細スペック
アクチュエータ
ピン押ボタン形
動作形
一般形
動作方式
スナップアクション
スイッチ機構
自己復帰機構
接触形式
単極双投形
接点構成
1c
接点間隔
0.5mm(標準値)
端子仕様
プリント基板用端子
負荷
一般負荷
定格通電電流
2A
開閉能力(AC)
無誘導負荷定格電圧: AC125V / 抵抗負荷: 0.1A(NC)
0.1A(NO)
開閉能力(DC)
無誘導負荷定格電圧: DC12V / 抵抗負荷: 2A(NC) 2A(NO)
定格電圧: DC24V / 抵抗負荷: 1A(NC) 1A(NO)
定格電圧: DC42V / 抵抗負荷: 0.5A(NC) 0.5A(NO)
周囲温度範囲
使用時: -40〜+85℃
(ただし、氷結、結露のないこと)
周囲湿度範囲
使用時: 95% RH
(+5〜35℃にて)
性能
許容操作速度
1mm/s〜0.5m/s
許容操作頻度(機械的)
60回/分以下
許容操作頻度(電気的)
30回/分以下
接触抵抗
100mΩ以下(初期値)
(自由位置FP、動作限度位置TTP)
絶縁抵抗
同極端子間: 100MΩ以上
充電金属部とアース間: 100MΩ以上
各端子と非充電金属部間: 100MΩ以上
(DC500V絶縁抵抗計にて セパレータ使用)
耐電圧
同極端子間: AC600V
充電金属部とアース間: AC1,500V
各端子と非充電金属部間: AC1,500V
(50/60Hz
1min セパレータ使用)
機械的耐久性
100万回以上
電気的耐久性
10万回以上(定格負荷)
耐振動(誤動作)
自由位置、動作限度位置にて、10〜55Hz 複振幅
1.5mmの振動周期3〜5分の振動を、X、Y、Z方向に各10分間印加し、誤動作1ms以内
耐衝撃(耐久)
自由位置、動作限度位置にて、最大1,000m/s**2の衝撃をX、Y、Z方向に各10回印加後、電気的、機械的に異常のないこと
耐衝撃(誤動作)
自由位置、動作限度位置にて、最大300m/s**2の衝撃をX、Y、Z方向に各3回印加し、誤動作1ms以内
保護構造
シール形
IEC60529規格(JEM規格): IP67相当(ただし、端子部を除く)
感電保護クラス
Class I
トラッキング特性(PTI)
175
適用規格(UL)
規格番号: UL1054
ファイルNo.: E41515
適用規格(CSA)
規格番号: CSA C22.2 No.55
ケース材質
熱可塑性樹脂
質量
約0.7g

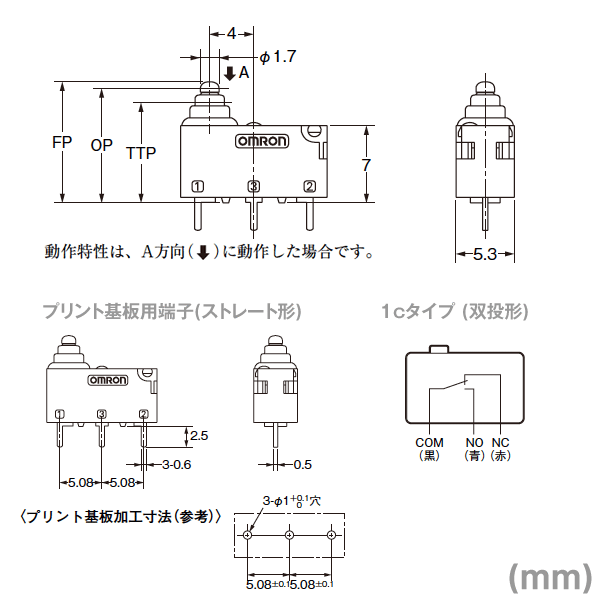

動作特性
動作に必要な力(OF)
規格値 最大 0.75N
もどりの力(RF)
規格値 最小 0.10N
動作後の動き(OT)
参考値 1.4mm
応差の動き(MD)
規格値 最大 0.25mm
自由位置(FP)
規格値 最大 11.2mm
動作位置(OP)
規格値 10.4±0.2mm
動作限度位置(TTP)
規格値 最大
9.1mm
注意事項
スイッチの取りつけ、取りはずしや配線作業、および保守点検時は、必ず電源をOFFの状態で行ってください。感電および焼損の恐れがあります。
押しボタン部のシールゴムが破れないようスイッチの取り扱いに十分ご注意ください。
リード線に荷重が加わった状態やリード線引き出し部から直接屈曲させるような配線はしないでください。スイッチの破損、シール性劣化の原因となります。
油および薬品の付着を避けてください。使用材料の変質、および劣化を起こすことがあります。
シリコン系接着剤・オイル・グリスなどが存在する雰囲気でのご使用は、酸化シリコン生成による接触不良の原因となりますので避けてください。
