詳細スペック

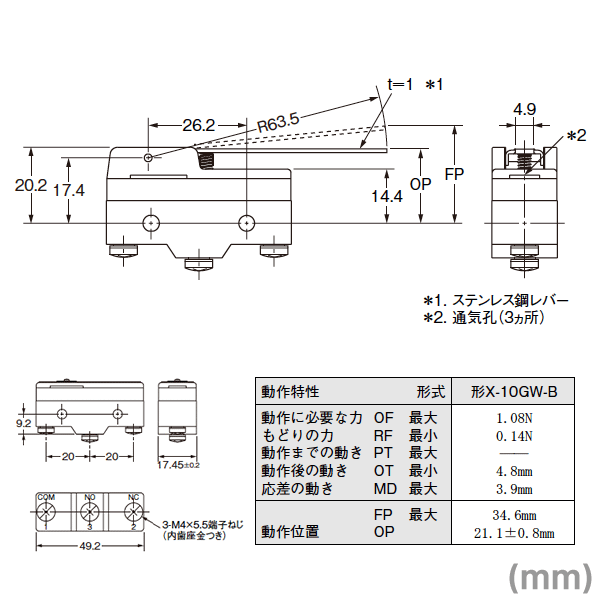

| アクチュエータ | ヒンジ・レバー形(R63.5・SUSレバー) |
|---|---|
| 感度 | 標準 |
| 動作形 | 一般形 |
| 動作方式 | スナップアクション |
| スイッチ機構 | 自己復帰機構 |
| 接触形式 | 単極双投形 |
| 接点構成 | 1c |
| 接点間隔 | 0.9mm |
| 端子仕様 | ねじ締め端子(M4) |
| 負荷 | 一般負荷 |
| 定格通電電流 | 10A |
| 開閉能力(AC) 無誘導負荷 |
定格電圧: AC125V / 抵抗負荷: 10A(NC) 10A(NO) / ランプ負荷: 3A(NC) 1.5A(NO) 定格電圧: AC250V / 抵抗負荷: 3A(NC) 3A(NO) / ランプ負荷: 1.5A(NC) 0.75A(NO) |
| 開閉能力(AC) 誘導負荷 |
定格電圧: AC125V / 誘導負荷: 7.5A(NC) 6A(NO) / 電動機負荷: 5A(NC) 2.5A(NO) 定格電圧: AC250V / 誘導負荷: 2A(NC) 1.5A(NO) / 電動機負荷: 2A(NC) 1.5A(NO) |
| 開閉能力(DC) 無誘導負荷 |
定格電圧: DC8V / 抵抗負荷: 10A(NC) 10A(NO) / ランプ負荷: 3A(NC) 1.5A(NO) 定格電圧: DC14V / 抵抗負荷: 10A(NC) 10A(NO) / ランプ負荷: 3A(NC) 1.5A(NO) 定格電圧: DC30V / 抵抗負荷: 10A(NC) 10A(NO) / ランプ負荷: 3A(NC) 1.5A(NO) 定格電圧: DC125V / 抵抗負荷: 10A(NC) 10A(NO) / ランプ負荷: 3A(NC) 1.5A(NO) 定格電圧: DC250V / 抵抗負荷: 3A(NC) 3A(NO) / ランプ負荷: 1.5A(NC) 0.75A(NO) |
| 開閉能力(DC) 誘導負荷 |
定格電圧: DC8V / 誘導負荷: 10A(NC) 10A(NO) / 電動機負荷: 5A(NC) 2.5A(NO) 定格電圧: DC14V / 誘導負荷: 10A(NC) 10A(NO) / 電動機負荷: 5A(NC) 2.5A(NO) 定格電圧: DC30V / 誘導負荷: 10A(NC) 10A(NO) / 電動機負荷: 5A(NC) 2.5A(NO) 定格電圧: DC125V / 誘導負荷: 7.5A(NC) 6A(NO) / 電動機負荷: 5A(NC) 2.5A(NO) 定格電圧: DC250V / 誘導負荷: 2A(NC) 1.5A(NO) / 電動機負荷: 2A(NC) 1.5A(NO) |
| 開閉能力説明 | ランプ負荷とは10倍の突入電流を有するもの。 誘導負荷とは力率0.4以上(AC)、時定数7ms以下(DC)のもの。 電動機負荷とは6倍の突入電流を有するもの。 |
| 許容突入電流 | 常時閉路(NC): 30A 常時開路(NO): 15A |
| 周囲温度範囲 | 使用時: -25〜80℃ 保存時: -25〜80℃ (ただし、氷結、結露のないこと) |
| 周囲湿度範囲 | 使用時: 35〜85%RH 保存時: 35〜85%RH (ただし、氷結、結露のないこと) |
| 許容操作速度 | 2.2mm/s〜1000mm/s |
|---|---|
| 許容操作頻度(機械的) | 240回/分以下 |
| 許容操作頻度(電気的) | 20回/分以下 |
| 接触抵抗 | 15mΩ以下(初期値) (測定方法はDC6〜8V、1Aの電圧降下法による) |
| 絶縁抵抗 | 同極端子間: 100MΩ以上 充電金属部とアース間: 100MΩ以上 各端子と非充電金属部間: 100MΩ以上 (DC500Vメガにて セパレータ使用) |
| 耐電圧 | 同極端子間: AC1,500V 充電金属部とアース間: AC1,500V 各端子と非充電金属部間: AC1,500V (50/60Hz 1min セパレータ使用) |
| 機械的耐久性 | 100万回以上 |
| 電気的耐久性 | 10万回以上(定格負荷) |
| 耐振動(誤動作) | 10〜55Hz 複振幅 1.5mmの連続的変化において自由状態、動作限度位置にて誤動作1ms以内 |
| 耐衝撃(耐久) | 1,000 m/s2 |
| 耐衝撃(誤動作) | 最大100m/s2の範囲で自由状態、動作限度位置にて誤動作1ms以内 |
| 保護構造 | 一般形 IEC60529規格(JEM規格): IP00 |
| 適用規格(UL) | 規格番号: UL508 ファイルNo.: E41515 |
| 適用規格(CSA) | 規格番号: CSA C22.2 No.55 ファイルNo.: LR21642 |
| 適用規格(EC指令(低電圧指令)) | 2006/95/EC |
| 取付方法 | ねじ取り付け |
| ケース材質 | 熱硬化性樹脂 |
