OMRON/オムロン
商品コード:
V-10-1C25

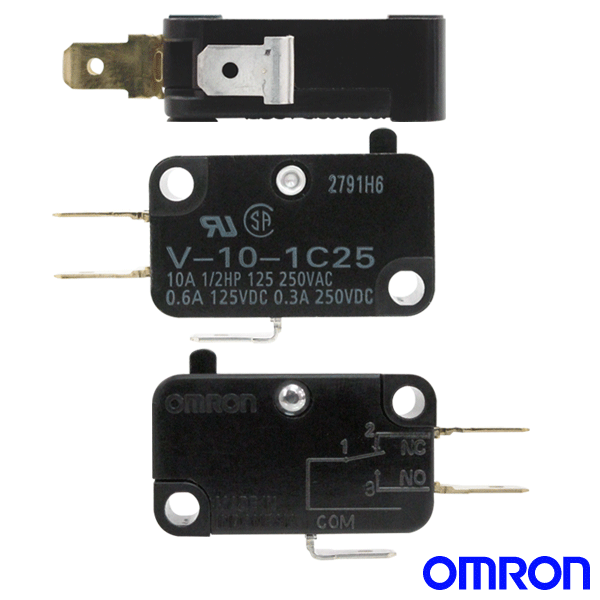

V-10-1C25小形基本スイッチ

¥
366
(税込)
ピン押ボタン形
申し訳ございませんが、只今品切れ中です。

詳細スペック


定格
アクチュエータ ピン押ボタン形
動作形 一般形
動作方式 スナップアクション
スイッチ機構 自己復帰機構
接触形式 単極双投形
接点構成 1c
接点間隔 1.0mm(標準値)
端子仕様 #187タブ端子
負荷 一般負荷
定格通電電流 10A
開閉能力(AC)
無誘導負荷
定格電圧: AC250V / 抵抗負荷: 10A(NC)
10A(NO)
開閉能力(DC)
無誘導負荷
定格電圧: DC125V / 抵抗負荷: 0.6A(NC) 0.6A(NO)
定格電圧: DC250V / 抵抗負荷: 0.3A(NC) 0.3A(NO)
許容突入電流 常時閉路(NC): 24A
常時開路(NO): 24A
周囲温度範囲 使用時: -25〜+80℃
(ただし、氷結、結露のないこと)
周囲湿度範囲 使用時: 85% RH以下
(+5〜35℃にて)



性能
許容操作速度 0.1mm/s〜1m/s
許容操作頻度(機械的) 600回/分以下
許容操作頻度(電気的) 60回/分以下
接触抵抗 15mΩ以下(初期値)
(自由位置FP、動作限度位置TTP)
絶縁抵抗 同極端子間: 100MΩ以上
充電金属部とアース間: 100MΩ以上
各端子と非充電金属部間: 100MΩ以上
(DC500V絶縁抵抗計にて セパレータ使用)
耐電圧 同極端子間: AC1,000V
充電金属部とアース間: AC1,500V
各端子と非充電金属部間: AC1,500V
(50/60Hz
1min セパレータ使用)
機械的耐久性 5,000万回以上
電気的耐久性 30万回以上(定格負荷)
耐振動(誤動作) 自由位置、動作限度位置にて、10〜55Hz 複振幅
1.5mmの振動周期3〜5分の振動を、X、Y、Z方向に各10分間印加し、誤動作1ms以内
耐衝撃(耐久) 自由位置、動作限度位置にて、最大1,000m/s**2の衝撃をX、Y、Z方向に各10回印加後、電気的、機械的に異常のないこと
耐衝撃(誤動作) 自由位置、動作限度位置にて、最大200m/s**2の衝撃をX、Y、Z方向に各3回印加し、誤動作1ms以内
保護構造 一般形
IEC60529規格(JEM規格): IP40
感電保護クラス Class I
トラッキング特性(PTI) 175
適用規格(UL) 規格番号: UL1054
ファイルNo.: E41515
適用規格(CSA) 規格番号: CSA C22.2 No.55
ファイルNo.: LR21642
取付方法 ねじ取り付け
ケース材質 熱硬化性樹脂
質量 約6.2g
