詳細スペック
機能

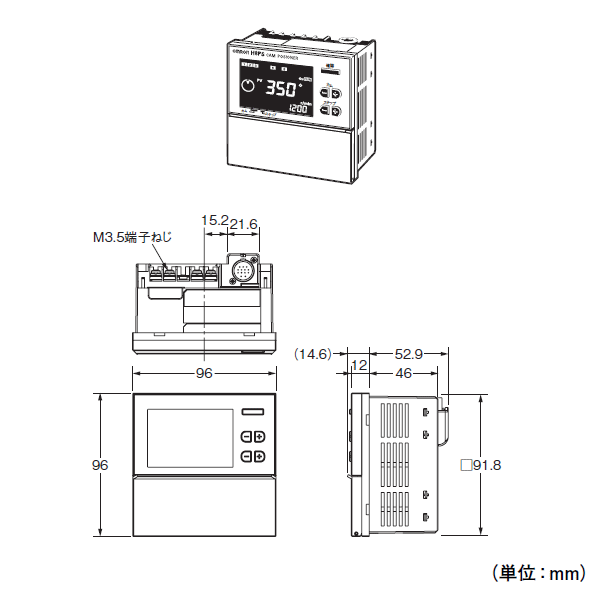

形式
形H8PS-8□
形H8PS-16□
形H8PS-32□
エンコーダ
回転方向切替エンコーダデータの正転(時計方向)/逆転(反時計方向)をDIPスイッチで切替可能です。
エンコーダ
原点指定前面の原点指定キー操作により、
現在表示角度を0°(原点)にします。前面の原点指定キー操作または
原点指定入力端子により、
現在表示角度を0°(原点)にします。
注. 原点はすべてのバンクで共通になります。
角度表示切替
256分割/回転のアブソリュート・エンコーダの表示を360°/回転に換算して表示可能です。
回転表示モニタ
エンコーダの回転角度位置を、グラフィック表示します。
ティーチング
機能カム出力のON/OFF角度値を機械(エンコーダ)を動作させながら“ならい”設定します。
パルス出力
機能エンコーダ1回転あたりに、設定したパルス数の出力が可能です。
パルスの出力開始角度も設定可能です。
角度/回転数
表示切替機能運転モード中に、「現在角度」と「エンコーダ回転数」を同時に表示します。
〔第1表示「現在角度」第2表示「回転数」〕⇔〔第1表示「回転数」第2表示「現在角度」〕の
表示切替も可能です。
バンク機能
-
バンク0〜7の切替により、
カムプログラムの一括切替が可能です。
前面のバンクキーまたはバンク入力端子にて、
運転するバンクの切替を行います。
バンク間のプログラムコピーも可能です。
進角機能
エンコーダの回転スピードに比例して、ON/OFFタイミングを、
あらかじめ設定している角度よりも早める機能です。
最大7カム出力に対し設定可能です。
回転数
警報出力機能特定のカム出力をエンコーダの回転数警報出力として使用可能です。
回転数上限/回転数下限の警報出力が可能です。
オールプロテクト
機能運転モードにおいて、すべての操作(キー、スイッチ)を無効にする機能です。
誤操作、不正操作を防ぎます。
カムプロテクト
機能カム出力単位で、設定したプログラムの変更を禁止することが可能です。
プロテクトするカムNo.は任意に選択できます。
設定ステップ数
制限機能1カム出力あたりの使用ステップ数を制限します。
誤操作によるプログラム追加などを禁止することが可能です。
出力禁止機能
-
運転/試運転モードにおいて、起動入力をOFFする
ことにより、カム出力を禁止することが可能です。
注. 起動入力がOFFの状態では、カム出力が
出ませんので用途に合わせてご使用ください。
サポートソフト
での設定-
USB通信ケーブル(推奨品 エレコム株式会社製
U2C-MF20BK)にてパソコンとカムポジショナ本体
を接続し、 サポートソフト 形H8PS-SOFT-V1(別売)
を使用することで、簡単にプログラムの設定
(アップロード/ダウンロード)が行えます。
