詳細スペック
*1. ただし256分割/回転のエンコーダ使用時、カム出力精度は2°以下になります。 *2. 32点出力タイプの場合は、全カム出力合計で最大160ステップまでになります。 *3. エンコーダ 形E6CP-AG5C-Cを接続する場合は、max. 1000r/minです。 *4. USB通信時は除く。 *USBは、CEマーキング適合対象外です。定格
形式

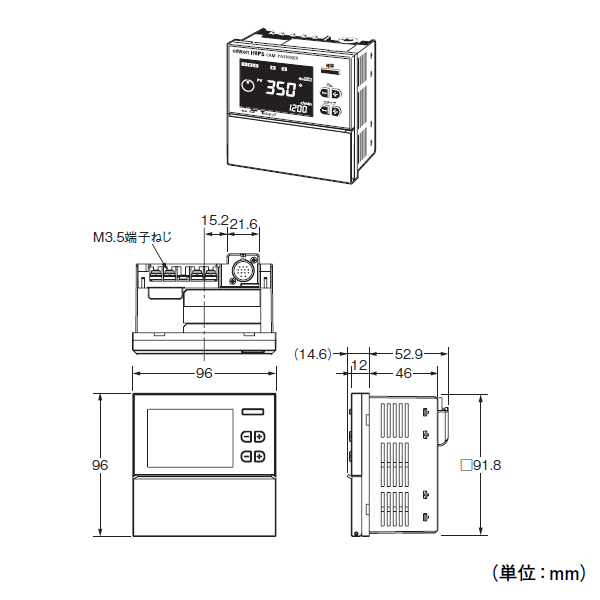

形H8PS-□A

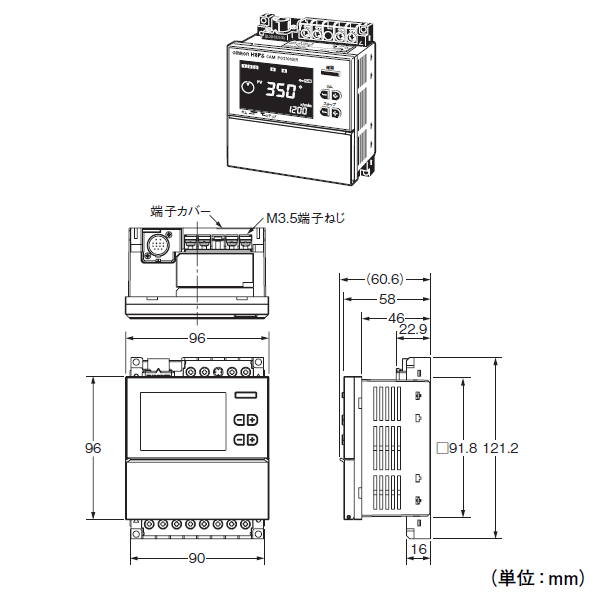

形H8PS-□AF
形H8PS-□AP
形H8PS-□AFP
電源電圧
DC24V
許容電圧範囲
定格電源電圧の85〜110%
取りつけ方法
埋込み取りつけ
表面取りつけ
埋込み取りつけ
表面取りつけ
消費電力
約4.5W(8点出力タイプDC26.4V時)、約6.0W(16点/32点出力タイプDC26.4V時)
入力
エンコーダ入力
専用のアブソリュートエンコーダを接続
外部入力
入力信号
8点出力タイプ:なし
16点/32点出力タイプ:バンク入力1、2、4、原点指定入力、起動入力
入力方式
無電圧入力 短絡時インピーダンス:1kΩ以下(0Ω時流出電流約2mA)
短絡時残留電圧:2V以下、開放時インピーダンス:100kΩ以上、最大印加電圧:DC30V
最小入力信号幅:20ms
出力
カム出力
運転中出力NPNオープンコレクタ・トランジスタ出力
DC30Vmax.
100mAmax.(全カム出力と運転中出力合計で
1.6A以下でご使用ください)
残留電圧DC2V以下PNPオープンコレクタ・トランジスタ出力
DC30Vmax.(16点/32点出力タイプは、DC26.4V)
100mAmax.(全カム出力と運転中出力合計で
1.6A以下でご使用ください)
残留電圧DC2V以下
パルス出力
NPNオープンコレクタ・トランジスタ出力
DC30Vmax.
30mAmax.
残留電圧DC0.5V以下PNPオープンコレクタ・トランジスタ出力
DC30Vmax.(16点/32点出力タイプは、DC26.4V)
30mAmax.
残留電圧DC2V以下
出力点数
8点出力タイプ:カム出力8点、運転中出力1点、パルス出力1点
16点出力タイプ:カム出力16点、運転中出力1点、パルス出力1点
32点出力タイプ:カム出力32点、運転中出力1点、パルス出力1点
バンク数
8バンク(16点/32点出力タイプのみ)
表示方法
7セグメントネガLCD(第1表示:11mm(赤色)、第2表示:5.5mm(緑色))
停電記憶方式
EEP-ROM(書換え回数10万回以上)データ保持性:10年以上
使用周囲温度
?10〜+55°C(ただし、結露または氷結しないこと)USB通信時は0〜+40°C
保存温度
?25〜+65°C(ただし、結露または氷結しないこと)
使用周囲湿度
25〜85%
保護構造
パネル表面部:IP40リアケース:IP20
ケース外装
ライトグレー(マンセル5Y7/1)
性能
設定単位
0.5°単位(720分解能時)、1°単位(256/360分解能時)*1
設定ステップ数
1カムあたり最大10ステップ(10回までON/OFF可能)*2
入力
エンコーダ
入力専用のアブソリュートエンコーダを接続
・応答回転速度(運転モード、試運転モード時):
256/360分解能時…max.1600r/min(4カム以上に進角機能を設定している場合は1200r/min)*3
720分解能時………max.800r/min(4カム以上に進角機能を設定している場合は600r/min)
・異常データ検出機能あり
エンコーダ
ケーブル
延長距離256/360分解能時…100m以下(330r/min以下の場合)
52m以下(331〜1200r/minの場合)4カム以上に進角設定している場合は、331〜900r/min
12m以下(1201〜1600r/minの場合)4カム以上に進角設定している場合は、901〜1200r/min
720分解能時………100m以下(330r/min以下の場合)
52m以下(331〜600r/minの場合)4カム以上に進角設定している場合は、331〜450r/min
12m以下(601〜800r/minの場合)4カム以上に進角設定している場合は、451〜600r/min
出力応答時間
0.3ms以下
絶縁抵抗
100MΩ以上(DC500Vメガにて)
(導電部端子と露出した非充電金属部間、導電部一括とUSBコネクタ間)
耐電圧
AC1,000V50/60Hz1min(導電部端子と露出した非充電金属部間)
AC500V50/60Hz1min(導電部一括とUSBコネクタ間、導電部端子と出力コネクタの非充電金属部間)
インパルス電圧
1kV(電源入力端子間)、1.5kV(導電部端子と露出した非充電金属部間)
耐ノイズ
電源端子間:±480V
入力端子間:±600V
ノイズシミュレータによる方形波ノイズ(パルス幅100ns/1μs、立ち上がり1ns)
静電気耐力
8kV(誤動作)、15kV(破壊)
振動
耐久
10〜55Hz片振幅0.75mm3方向各2h
誤動作*4
10〜55Hz片振幅0.5mm3方向各10分
衝撃
耐久
300m/s23軸各方向各3回
誤動作*4
200m/s23軸各方向各3回
質量
約300g(形H8PS本体)
適用規格
安全規格
c UL us (Listing) : UL508/CSA C22.2 No.14
EMC *
(EMI):EN61326
放射妨害磁界強度:EN55011 Group1 ClassA
(EMS):EN61326
静電気放電イミュニティ:EN61000-4-2 : 4kV接触、8kV気中
電界強度イミュニティ: EN61000-4-3 : 10V/m AM変調(80MHz〜1GHz)、
10V/m パルス変調(900MHz±5MHz)
伝導性ノイズイミュニティ:EN61000-4-6 : 10V(0.15〜80MHz)
バーストノイズイミュニティ:EN61000-4-4 : 2kV 電源線、 1kV I/O信号線
サージイミュニティ:EN61000-4-5 : 1kV 線間(電源線)、 2kV 大地間(電源線)
