OMRON/オムロン
商品コード:
G5Q-1A4 DC12V (C)

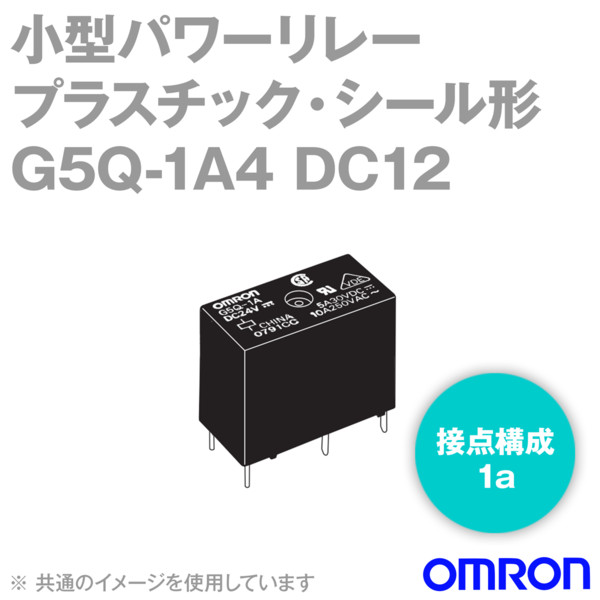

G5Q-1A4 DC12C小型パワーリレー(40個入り)NN

¥
7,847
(税込)
1極10A開閉の小型パワーリレー
申し訳ございませんが、只今品切れ中です。

詳細スペック

性能

種類 基準形
接触抵抗 *1 100mΩ以下
動作時間 10ms以下
復帰時間 5ms以下
絶縁抵抗 *2 1,000MΩ以上
コイルと接点間 AC4,000V 50/60Hz 1min
同極接点間 AC1,000V 50/60Hz 1min
耐衝撃電圧(コイルと接点間) 8kV(1.2×50μs)
耐久 10〜55〜10Hz 片振幅0.75mm(複振幅1.5mm)
誤動作 10〜55〜10Hz 片振幅0.75mm(複振幅1.5mm)
耐久 1,000m/s2
誤動作 100m/s2
耐久性:機械的 1,000万回以上(開閉ひん度18,000回/h)
耐久性:電気的 ・N.O.側接点
AC125V 10A 抵抗負荷 5万回以上(開閉ひん度 1秒ON-3秒OFF)
AC125V 3A 抵抗負荷 20万回以上(開閉ひん度 1秒ON-1秒OFF)
AC250V 3A 抵抗負荷 10万回以上(開閉ひん度 1秒ON-1秒OFF)
DC 30V 5A 抵抗負荷 10万回以上(開閉ひん度 1秒ON-1秒OFF)
・N.C.側接点
AC125V 3A 抵抗負荷 20万回以上(開閉ひん度 1秒ON-1秒OFF)
AC250V 3A 抵抗負荷 10万回以上(開閉ひん度 1秒ON-1秒OFF)
DC 30V 3A 抵抗負荷 10万回以上(開閉ひん度 1秒ON-1秒OFF)
故障率 P水準(参考値 *3) DC5V 10mA
使用周囲温度範囲 -40〜+85℃(ただし、 氷結および結露しないこと)
使用周囲湿度範囲 5〜85%RH
質量 約6.5g

注. 上記は初期における値です。
*1. 測定条件:DC5V 1A 電圧降下法にて。
*2. 測定条件:DC500V絶縁抵抗計にて、耐電圧の項と同じ箇所を測定。
*3. この値は開閉ひん度120回/minにおける値です。
