詳細スペック
G2RK-2 DC12
G2RK-2 DC24
商品分類
双安定
基準形
コイル定格
セットコイル DC12V 70.6mA
リセットコイル DC12V 50mAセットコイル DC24V 34.6mA
リセットコイル DC24V 25mA
コイル抵抗
セットコイル: 170Ω
リセットコイル: 240Ωセットコイル: 694Ω
リセットコイル: 960Ω
動作電圧(セット電圧)
70%以下
復帰電圧(リセット電圧)
70%以上
消費電力(双安定(セットコイル))
0.85W
消費電力(双安定(リセットコイル))
0.6W
動作表示
なし
コイルサージ吸収機能
なし
接点構成
2c
接触機構
シングル
接点材質
接点材質(母材): Ag合金
接点材質(表面処理): 処理なし
接点定格負荷
AC250V 3A (抵抗負荷(cosφ=1))
AC250V 1.5A (誘導負荷(cosφ=0.4))
DC30V 3A (抵抗負荷)
DC30V 2A (誘導負荷(L/R=7ms))
最大開閉電圧
AC380V (抵抗負荷(cosφ=1))
AC380V (誘導負荷(cosφ=0.4))
DC125V (抵抗負荷)
DC125V (誘導負荷(L/R=7ms))
最大開閉電流
AC: 3A (抵抗負荷(cosφ=1))
AC: 3A (誘導負荷(cosφ=0.4))
DC: 3A (抵抗負荷)
DC: 3A (誘導負荷(L/R=7ms))
最大開閉容量
AC: 750VA (抵抗負荷(cosφ=1))
AC: 375VA (誘導負荷(cosφ=0.4))
DC: 90W (抵抗負荷)
DC: 60W (誘導負荷(L/R=7ms))
故障率
DC5V 10mA(P水準、参考値)
周囲温度範囲
使用時: -40〜70℃
(ただし、氷結、結露しないこと)
周囲湿度範囲
使用時: 5〜85% RH
(ただし、氷結、結露しないこと)
接触抵抗
50mΩ以下、DC5V 1A通電の電圧降下法による
動作時間
20ms以下
復帰時間
20ms以下
最小セット、リセットパルス時間
30ms以上
最大開閉頻度(機械的)
18000回/h
最大開閉頻度(電気的)
1800回/h
絶縁抵抗
コイルと接点間: 1000MΩ以上 (DC500V絶縁抵抗計にて)
異極接点間: 1000MΩ以上 (DC500V絶縁抵抗計にて)
同極接点間: 1000MΩ以上 (DC500V絶縁抵抗計にて)
セットコイルとリセットコイル間: 1000MΩ以上 (DC500V絶縁抵抗計にて)
耐電圧
コイルと接点間: AC5000V 50/60Hz 1min (リーク電流3mA 50/60Hz 1min)
異極接点間: AC3000V 50/60Hz 1min (リーク電流3mA 50/60Hz 1min)
同極接点間: AC1000V 50/60Hz 1min (リーク電流3mA 50/60Hz 1min)
セットコイルとリセットコイル間: AC1000V 50/60Hz 1min (リーク電流3mA 50/60Hz 1min)
耐振動(耐久)
10〜55〜10Hz 片振幅 0.75mm (複振幅 1.5mm)、各方向 2h (可変振動を各方向に2時間加えた後、構造・特性に異常のないこと)
耐振動(誤動作)
10〜55〜10Hz 片振幅 0.75mm (複振幅 1.5mm) 各方向
耐衝撃(耐久)
1000m/s**2 各方向 3回 (衝撃を各方向に3回加えた後に、構造・特性に異常のないこと)
耐衝撃(誤動作)
セット: 500m/s**2(鉄片開離)、200m/s**2(接点開離)
リセット: 100m/s**2
耐久性(機械的)
1000万回以上
耐久性(電気的)
10万回以上
保護構造
耐フラックス
適用規格(UL)
規格番号: UL508
ファイルNo.: E41643
適用規格(CSA)
規格番号: C22.2 No.0, No.14
ファイルNo.: LR31928
適用規格(VDE)
6166
適用規格(TUV)
R50030327
適用規格(その他)
準拠規格: 電気用品安全法準拠品

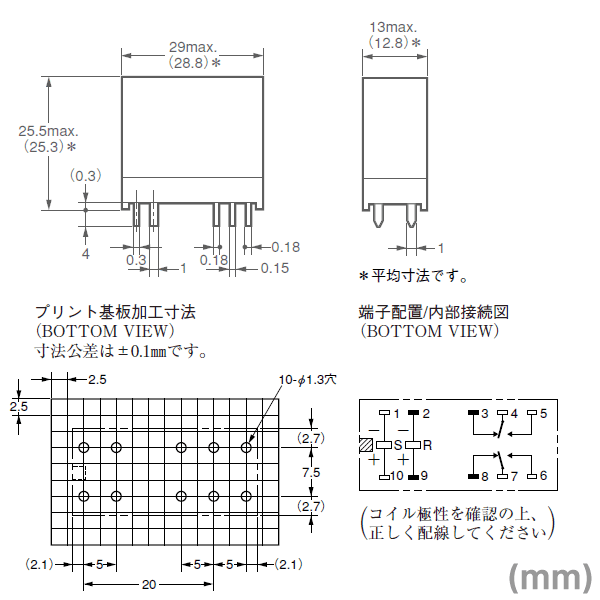

端子構造
プリント基板用端子
質量
約17g
