詳細スペック
| 形式 | 形E2EQ-X3D1 形E2EQ-X3D1-M1(T)GJ |
形E2EQ-X7D1 形E2EQ-X7D1-M1(T)GJ |
形E2EQ-X10D1 形E2EQ-X10D1-M1(T)GJ |
|
| 検出距離 | 3mm±10% | 7mm±10% | 10mm±10% | |
| 設定距離 | 0〜2.4mm | 0〜5.6mm | 0〜8mm | |
| 応差 | 検出距離の10%以下 | |||
| 標準検出物体 | 鉄12×12×1mm | 鉄18×18×1mm | 鉄30×30×1mm | |
| 応答周波数 * | 1kHz | 500Hz | 400Hz | |
| 制御出力 | 開閉容量 | 3〜100mA | ||
| 残留電圧 | 3V以下(負荷電流100mA、コード長2m時) | |||
| 動作モード(検出物体接近時) | NO詳細はカタログの「入出力段回路図」のタイムチャート参照 | |||
| 保護回路 | 負荷短絡保護、サージ吸収 | |||
| 周囲温度範囲 | 動作時、保存時:各-25〜+70℃(ただし、氷結、結露しないこと) | |||
| 温度の影響 | -25〜+70℃の温度範囲内で+23℃時、検出距離の±10%以下 | |||
| 電圧の影響 | 定格電源電圧±15%の範囲内で定格電源電圧時、検出距離の±2.5%以下 | |||
| 衝撃(耐久) | 1,000m/s2 X、Y、Z各方向 10回 | |||

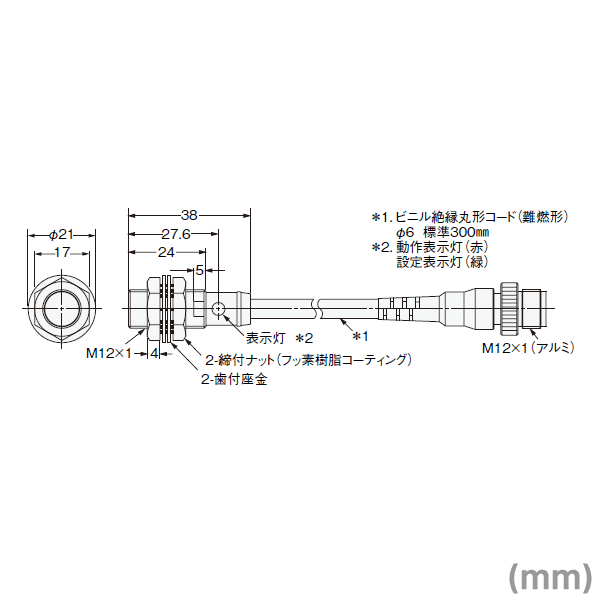

| 接続方式 | 形E2EQ-X□D1タイプ:コード引き出しタイプ(標準コード長2m) 形E2EQ-X□D1-M1GJタイプ:コネクタ中継タイプ(標準コード長300mm) |
|||
| 質量 (梱包状態) |
コード引き出しタイプ | 約120g | 約160g | 約220g |
| コネクタ中継タイプ | 約80g | 約110g | 約190g | |
*応答周波数は、平均値です。
測定条件は、標準検出物体を用い検出体の間隔は標準検出物体の2倍とし、設定距離は検出距離の1/2とします。
