詳細スペック
サイズ
M12
M18
M30
シールド
シールド
形式

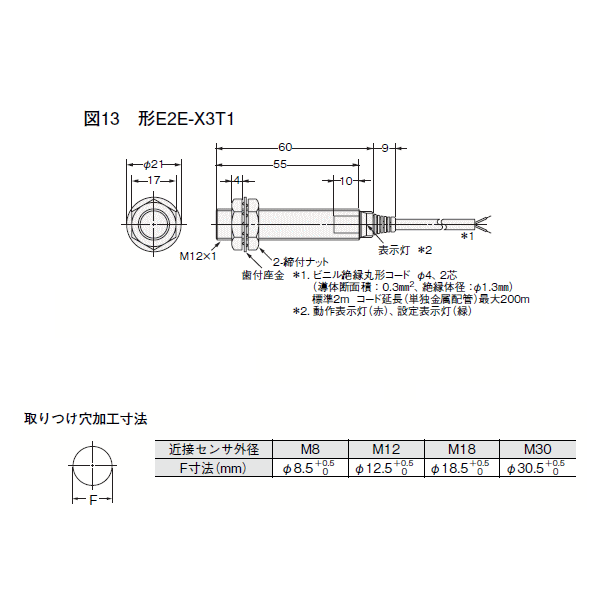

形E2E-X3T1
形E2E-X7T1
形E2E-X10T1
検出距離
3mm±10%
7mm±10%
10mm±10%
設定距離
0〜2.4mm
0〜5.6mm
0〜8mm
応差
検出距離の10%以下
検出可能物体
磁性金属(非磁性金属は検出距離が低下します。カタログの「特性データ」参照)
標準検出物体
鉄12×12×1mm
鉄18×18×1mm
鉄30×30×1mm
応答周波数
*1DC時
1kHz
0.5kHz
0.4kHz
AC時
25Hz
電源電圧(使用電圧範囲)*2
DC24〜240V(DC20〜264V)
AC48〜240V(AC40〜264V)
漏れ電流
DC時:1mA以下
AC時:2mA以下
制御出力
開閉容量
5〜100mA
残留電圧
DC時:6V以下(負荷電流100mA、コード長2m時)
AC時:10V以下(負荷電流5mA、コード長2m時)
表示灯
動作表示(赤色)、設定表示(緑色)
動作モード(検出物体接近時)
NO
詳細はカタログの「入出力段回路図 」のタイムチャート参照
保護回路
負荷短絡保護(DC20〜40V時のみ)、サージ吸収
周囲温度範囲
動作時:-25〜+70°C 保存時:-40〜+85 °C(ただし、氷結、結露しないこと)
周囲湿度範囲
動作時、保存時:各35〜95%RH(ただし、結露しないこと)
温度の影響
-25〜+70°Cの温度範囲内で+23°C時の検出距離の±10%以内
電圧の影響
定格電源電圧±15%範囲内で、定格電源電圧時、検出距離の±1%以内
絶縁抵抗
50MΩ以上(DC500Vメガにて) 充電部一括とケース間
耐電圧
AC4,000V
50/60Hz 1min 充電部一括とケース間
振動(耐久)
10〜55Hz
複振幅1.5mm X、Y、Z各方向 2h
衝撃(耐久)
1,000m/s2 X、Y、Z各方向 10回
