詳細スペック
| サイズ | M8 | M12 | |||
| シールド | シールド | 非シールド | シールド | 非シールド | |

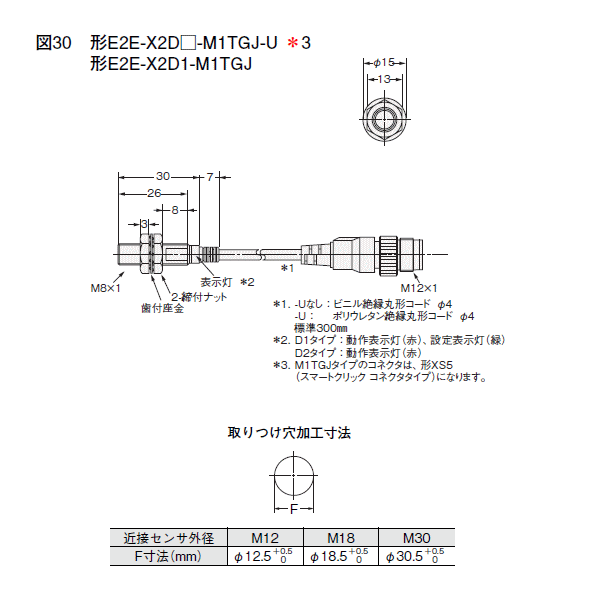

| 形式 | 形E2E-X2D□ | 形E2E-X4MD□ | 形E2E-X3D□ | 形E2E-X8MD□ | |
| 検出距離 | 2mm±10% | 4mm±10% | 3mm±10% | 8mm±10% | |
| 設定距離 *1 | 0〜1.6mm | 0〜3.2mm | 0〜2.4mm | 0〜6.4mm | |
| 応差 | 検出距離の15%以下 | 検出距離の10%以下 | |||
| 検出可能物体 | 磁性金属(非磁性金属は検出距離が低下します。カタログの「特性データ」参照) | ||||
| 標準検出物体 | 鉄8×8×1mm | 鉄20×20×1mm | 鉄12×12×1mm | 鉄30×30×1mm | |
| 応答周波数 *2 | 1.5kHz | 1kHz | 0.8kHz | ||
| 電源電圧 | DC12〜24V リップル(p-p)10%以下(DC10〜30V) |
||||
| 漏れ電流 | 0.8mA以下 | ||||
| 制御 出力 |
開閉容量 | 3〜100mA、診断出力50mA [D1(5)Sタイプのみ] | |||
| 残留電圧 *3 | 3V以下(負荷電流100mA、コード長2m時、ただしM1J-Tタイプのみ5V以下) | ||||
| 表示灯 | D1タイプ:動作表示(赤色)、設定表示(緑色) D2タイプ:動作表示(赤色) |
||||
| 動作モード (検出物体接近時) |
D1タイプ: NO、D2タイプ: NC 詳細はカタログの「入出力段回路図」のタイムチャート参照 |
||||
| 診断出力遅れ時間 | 0.3〜1s | ||||
| 保護回路 | サージ吸収、負荷短絡保護(制御出力、診断出力とも) | ||||
| 周囲温度範囲 | 動作時:?25〜+70°C 保存時:-40〜+85 °C (ただし、氷結、結露しないこと) | ||||
| 周囲湿度範囲 | 動作時、保存時:各35〜95%RH(ただし、結露しないこと) | ||||
| 温度の影響 | -25〜+70°Cの温度範囲内で+23°C時、 検出距離の±15%以内 |
?25〜+70°Cの温度範囲内で+23°C時、 検出距離の±10%以内 |
|||
| 電圧の影響 | 定格電源電圧±15%範囲内で、定格電源電圧時、検出距離の±1%以内 | ||||
| 絶縁抵抗 | 50MΩ以上(DC500Vメガにて) 充電部一括とケース間 | ||||
| 耐電圧 | AC1,000V 50/60Hz 1min 充電部一括とケース間 |
||||
| 振動(耐久) | 10〜55Hz 複振幅1.5mm X、Y、Z各方向 2h |
||||
| 衝撃(耐久) | 500m/s2 X、Y、Z各方向 10回 | 1,000m/s2 X、Y、Z各方向 10回 | |||
