詳細スペック
サイズ
M18
M30
シールド
シールド
非シールド
シールド
非シールド
形式
形E2E-X7D□
形E2E-X14MD□

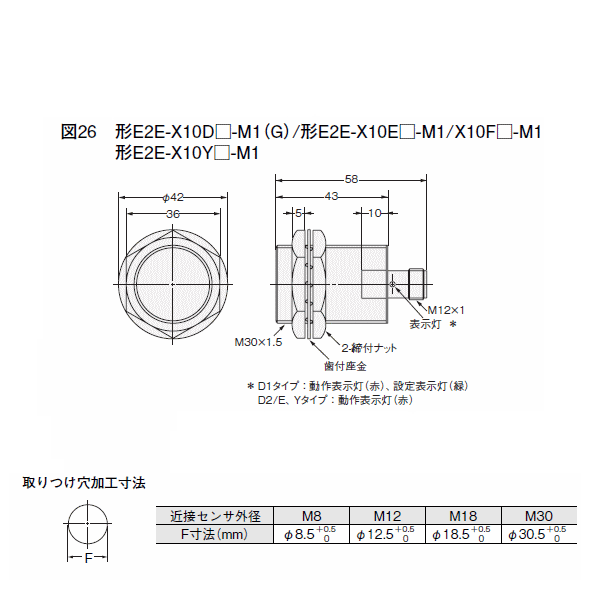

形E2E-X10D□
形E2E-X20MD□
検出距離
7mm±10%
14mm±10%
10mm±10%
20mm±10%
設定距離 *1
0〜5.6mm
0〜11.2mm
0〜8mm
0〜16mm
応差
検出距離の10%以下
検出可能物体
磁性金属(非磁性金属は検出距離が低下します。カタログの「特性データ」参照)
標準検出物体
鉄18×18×1mm
鉄30×30×1mm
鉄54×54×1mm
応答周波数 *2
0.5kHz
0.4kHz
0.1kHz
電源電圧
DC12〜24V
リップル(p-p)10%以下(DC10〜30V)
漏れ電流
0.8mA以下
制御
出力開閉容量
3〜100mA、診断出力50mA [D1(5)Sタイプのみ]
残留電圧 *3
3V以下(負荷電流100mA、コード長2m時、ただしM1J-Tタイプのみ5V以下)
表示灯
D1タイプ:動作表示(赤色)、設定表示(緑色)
D2タイプ:動作表示(赤色)
動作モード
(検出物体接近時)D1タイプ:
NO、D2タイプ: NC
詳細はカタログの「入出力段回路図」のタイムチャート参照
診断出力遅れ時間
0.3〜1s
保護回路
サージ吸収、負荷短絡保護(制御出力、診断出力とも)
周囲温度範囲
動作時:-25〜+70°C 保存時:-40〜+85 °C(ただし、氷結、結露しないこと)
周囲湿度範囲
動作時、保存時:各35〜95%RH(ただし、結露しないこと)
温度の影響
-25〜+70°Cの温度範囲内で+23°C時、検出距離の±10%以内
電圧の影響
定格電源電圧±15%範囲内で、定格電源電圧時、検出距離の±1%以内
絶縁抵抗
50MΩ以上(DC500Vメガにて) 充電部一括とケース間
耐電圧
AC1,000V
50/60Hz 1min 充電部一括とケース間
振 動 (耐久)
10〜55Hz
複振幅1.5mm X、Y、Z各方向 2h
衝 撃 (耐久)
1,000m/s2 X、Y、Z各方向 10回
