OMRON/オムロン
商品コード:
MYA-NA1 AC100/110V~MYA-NA1 AC200/220V

MYA-NA1有接点アナンシェータ NN

¥
5,682
(税込)
動作方式ノンロック アラームa接点 補助接点無
申し訳ございませんが、只今品切れ中です。

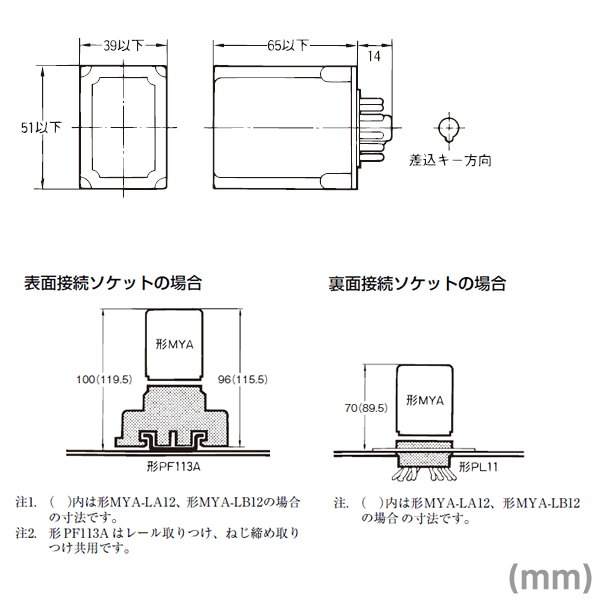

詳細スペック

リレー個数 2
動作方式アラーム接点 形式 定格電圧(V)
ノンロック a 補助接点有 形MYA-NA2 AC24、100/110、200/220
DC6、12、24、48、100/110
補助接点無 形MYA-NA1 AC24、100/110、200/220
DC12、24、48、100/110
b 補助接点有 形MYA-NB2 AC24、100/110、200/220
DC24、100/110
補助接点無 形MYA-NB1 AC100/110、200/220
DC24、48、100/110
ロックイン a 補助接点有 形MYA-LA2 AC12、24、50、100/110、200/220
DC6、12、24、48、100/110
補助接点無 形MYA-LA1 AC24、100/110、200/220
DC12、24、48、100/110
b 補助接点有 形MYA-LB2 AC24、100/110、200/220
DC24、48、100/110
補助接点無 形MYA-LB1 AC24、100/110、200/220
DC24

定格

操作コイル

定格電圧(V) 定格電流
(mA)
コイル抵抗
(Ω)
コイルインダク
タンス(H)
動作電圧
(V)
復帰電圧
(V)
最大許容
電圧(V)
消費電力
(VA、W)
50Hz 60Hz 鉄片
開放時
鉄片
動作時
AC 6 214.1 183 12.2 0.04 0.08 80%以下
*1
30%以上
*2
110% 約1.0〜約1.2
(60Hz)
12 106.5 91 46 0.17 0.33
24 53.8 46 180 0.69 1.30
50 25.7 22 788 3.22 5.66
100/110 11.7/12.9 10/11 3,750 14.54 24.6 約0.9〜約1.1
(60Hz)
200/220 6.2/6.8 5.3/5.8 12,950 54.75 94.07
DC 6 150 40 0.17 0.33 10%以上
*3
約0.9
12 75 160 0.73 1.37
24 36.9 650 3.20 5.72
48 18.5 2,600 10.60 21.00
100/110 9.1/10 11,000 45.60 86.20

注1. 定格電流、コイル抵抗はコイル温度が+ 23 ℃における値で、公差は定格電流AC用+ 15%、- 20%、DC用±15%、コイル抵抗±15%です。
AC用のコイル抵抗値は参考値です。
注2. 動作特性はコイル温度が+23℃における値です。
注3. 定格電流、消費電力、コイル抵抗は内蔵リレー1個の値であり、電源の容量を算出されるときは内蔵リレーが2〜3個ですから、
定格電流、消費電力は2〜3倍、コイル抵抗は1/2〜1/3と考えてください。
*1. 商品個々のばらつきがあり、実力値は80%以下に推移しています。確実に動作させるためには、定格の80%以上を印加してください。
*2. 商品個々のばらつきがあり、実力値は30%以上に推移しています。確実に復帰させるためには、定格の30%以下を印加してください。
*3. 商品個々のばらつきがあり、実力値は10%以上に推移しています。確実に復帰させるためには、定格の10%以下を印加してください。

開閉部(接点部)

負荷 抵抗負荷 誘導負荷
(cosΦ =0.4、L/R=7ms)
接触機構 シングル(形MYシリーズ)
接点材質 Ag(形MYシリーズ)
定格負荷 AC 220V 3A、DC 24V 3A AC 220V 0.8A、DC 24V 1.5A
定格通電電流 3A
接点電圧の最大値 AC 250V、DC 125V
接点電流の最大値 3A
開閉容量の最大値(参考値) 660VA 72W 176VA 36W
故障率 P水準(参考値*) DC 1V 1mA

*この値は開閉ひん度120回/minにおける値です。形MYA-NA1、-NB1、LB12は接点定格が異なり
ます。詳細はお問い合わせください。

性能

接触抵抗 *1 50mΩ以下
動作時間 *2 20ms以下
復帰時間 *2 20ms以下
最大開閉ひん度 1,800回/h(定格負荷)
絶縁抵抗 *3 100MΩ以上
耐電圧 異極間 AC1,000V 50/60Hz 1min
振動 耐久 10〜55〜10Hz 片振幅0.5mm(複振幅1.0mm)
誤動作 10〜55〜10Hz 片振幅0.5mm(複振幅1.0mm)
衝撃 耐久 1,000m/s2
誤動作 200m/s2
耐久性 機械的 AC用:5,000万回以上
DC用:1億回以上(開閉ひん度18,000回/h)
電気的 *4 20万回以上(定格負荷、開閉ひん度1,800回/h)
使用周囲温度 -10〜+40°C(ただし、氷結および結露しないこと)
使用周囲湿度 5〜85%RH
質量 約100〜150g

注. 上記は初期における値です。    接触抵抗は1接点あたりの値です。 *1. 測定条件:DC5V 1A電圧降下法による。 *2. 測定条件:定格操作電圧印加時、接点バウンス含まず。    周囲温度条件:+23℃ *3. 測定条件:DC500V絶縁抵抗計にて、耐電圧の項と同じ箇所を測定。 *4. 周囲温度条件:+23℃
