詳細スペック
| リレー個数 | 3 | ||||
|---|---|---|---|---|---|
| 動作方式アラーム接点 | 形式 | 定格電圧(V) | |||
| ノンロック | a | 補助接点有 | - | - | - |
| b | 補助接点無 | - | - | - | |
| ロックイン | a | 補助接点有 | 故障復旧後 再リセット 確認回路付 |
形MYA-LA12 | AC24、100/110、200/220 |
| DC12、24、48、100/110 | |||||
| b | 補助接点無 | 形MYA-LB12 | AC100/110、200/220 | ||
| DC12、24、48、100/110 | |||||
定格
操作コイル
| 定格電圧(V) | 定格電流 (mA) |
コイル抵抗 (Ω) |
コイルインダク タンス(H) |
動作電圧 (V) |
復帰電圧 (V) |
最大許容 電圧(V) |
消費電力 (VA、W) |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | 鉄片 開放時 |
鉄片 動作時 |
|||||||
| AC | 6 | 214.1 | 183 | 12.2 | 0.04 | 0.08 | 80%以下 *1 |
30%以上 *2 |
110% | 約1.0〜約1.2 (60Hz) |
| 12 | 106.5 | 91 | 46 | 0.17 | 0.33 | |||||
| 24 | 53.8 | 46 | 180 | 0.69 | 1.30 | |||||
| 50 | 25.7 | 22 | 788 | 3.22 | 5.66 | |||||
| 100/110 | 11.7/12.9 | 10/11 | 3,750 | 14.54 | 24.6 | 約0.9〜約1.1 (60Hz) |
||||
| 200/220 | 6.2/6.8 | 5.3/5.8 | 12,950 | 54.75 | 94.07 | |||||
| DC | 6 | 150 | 40 | 0.17 | 0.33 | 10%以上 *3 |
約0.9 | |||
| 12 | 75 | 160 | 0.73 | 1.37 | ||||||
| 24 | 36.9 | 650 | 3.20 | 5.72 | ||||||
| 48 | 18.5 | 2,600 | 10.60 | 21.00 | ||||||
| 100/110 | 9.1/10 | 11,000 | 45.60 | 86.20 | ||||||
注1. 定格電流、コイル抵抗はコイル温度が+ 23 ℃における値で、公差は定格電流AC用+ 15%、- 20%、DC用±15%、コイル抵抗±15%です。
AC用のコイル抵抗値は参考値です。
注2. 動作特性はコイル温度が+23℃における値です。
注3. 定格電流、消費電力、コイル抵抗は内蔵リレー1個の値であり、電源の容量を算出されるときは内蔵リレーが2〜3個ですから、
定格電流、消費電力は2〜3倍、コイル抵抗は1/2〜1/3と考えてください。
*1. 商品個々のばらつきがあり、実力値は80%以下に推移しています。確実に動作させるためには、定格の80%以上を印加してください。
*2. 商品個々のばらつきがあり、実力値は30%以上に推移しています。確実に復帰させるためには、定格の30%以下を印加してください。
*3. 商品個々のばらつきがあり、実力値は10%以上に推移しています。確実に復帰させるためには、定格の10%以下を印加してください。
開閉部(接点部)
| 負荷 | 抵抗負荷 | 誘導負荷 (cosΦ =0.4、L/R=7ms) |
|---|---|---|
| 接触機構 | シングル(形MYシリーズ) | |
| 接点材質 | Ag(形MYシリーズ) | |
| 定格負荷 | AC 220V 3A、DC 24V 3A | AC 220V 0.8A、DC 24V 1.5A |
| 定格通電電流 | 3A | |
| 接点電圧の最大値 | AC 250V、DC 125V | |
| 接点電流の最大値 | 3A | |
| 開閉容量の最大値(参考値) | 660VA 72W | 176VA 36W |
| 故障率 P水準(参考値*) | DC 1V 1mA | |
*この値は開閉ひん度120回/minにおける値です。形MYA-NA1、-NB1、LB12は接点定格が異なり
ます。詳細はお問い合わせください。
性能

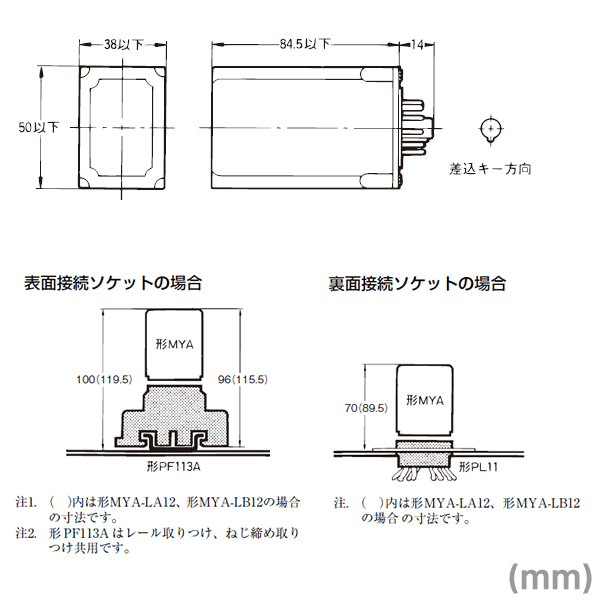

| 接触抵抗 *1 | 50mΩ以下 | |
|---|---|---|
| 動作時間 *2 | 20ms以下 | |
| 復帰時間 *2 | 20ms以下 | |
| 最大開閉ひん度 | 1,800回/h(定格負荷) | |
| 絶縁抵抗 *3 | 100MΩ以上 | |
| 耐電圧 | 異極間 | AC1,000V 50/60Hz 1min |
| 振動 | 耐久 | 10〜55〜10Hz 片振幅0.5mm(複振幅1.0mm) |
| 誤動作 | 10〜55〜10Hz 片振幅0.5mm(複振幅1.0mm) | |
| 衝撃 | 耐久 | 1,000m/s2 |
| 誤動作 | 200m/s2 | |
| 耐久性 | 機械的 | AC用:5,000万回以上 DC用:1億回以上(開閉ひん度18,000回/h) |
| 電気的 *4 | 20万回以上(定格負荷、開閉ひん度1,800回/h) | |
| 使用周囲温度 | -10〜+40°C(ただし、氷結および結露しないこと) | |
| 使用周囲湿度 | 5〜85%RH | |
| 質量 | 約100〜150g | |
注. 上記は初期における値です。 接触抵抗は1接点あたりの値です。 *1. 測定条件:DC5V 1A電圧降下法による。 *2. 測定条件:定格操作電圧印加時、接点バウンス含まず。 周囲温度条件:+23℃ *3. 測定条件:DC500V絶縁抵抗計にて、耐電圧の項と同じ箇所を測定。 *4. 周囲温度条件:+23℃
