詳細スペック
形式
形TL-N5ME□
形TL-N5MY□形TL-N10ME□
形TL-N10MY□形TL-N20ME□

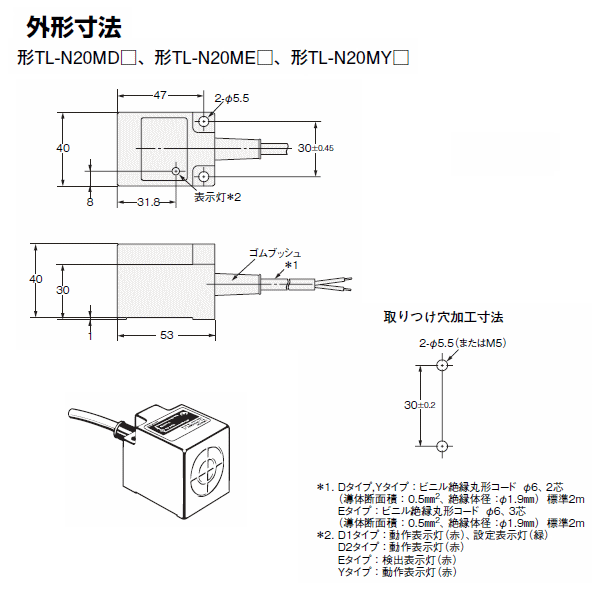

形TL-N20MY□
検出距離
5mm±10%
10mm±10%
20mm±10%
設定距離
0〜4mm
0〜8mm
0〜16mm
応差
検出距離の15%以下
検出可能物体
磁性金属(非磁性金属は検出距離が低下します。カタログの「特性データ」参照)
標準検出物体
鉄30×30×1mm
鉄40×40×1mm
鉄50×50×1mm
応答周波数 *1
Eタイプ:500Hz
Yタイプ:10HzEタイプ:40Hz
Yタイプ:10Hz
電源電圧 *2
(使用電圧範囲)Eタイプ:DC12〜24V
リップル(p-p)10%以下(DC10〜30V)
Yタイプ:AC100〜220V(AC90〜250V )
50/60Hz
消費電流
Eタイプ:8mA以下(DC12V時)、15mA以下(DC24V時)
漏れ電流
Yタイプ:カタログの「特性データ」参照
制御
出力開閉容量
Eタイプ:100mA以下(DC12V時)、200mA以下(DC24V時)
Yタイプ:10〜200mA
残留電圧
Eタイプ:1V以下(200mA時)
Yタイプ:カタログの「特性データ」参照
表示灯
Eタイプ:検出表示(赤色)
Yタイプ:動作表示(赤色)
動作モード
(検出物体接近時)E1、Y1タイプ:NO
E2、Y2タイプ:NC
詳細はカタログの「入出力段回路図」のタイムチャート参照
保護回路
Eタイプ:逆接続保護、サージ吸収
Yタイプ:サージ吸収
周囲温度範囲
動作時、保存時:各-25〜+70 ℃(ただし、氷結、結露しないこと)
周囲湿度範囲
動作時、保存時:各35〜95%RH(ただし、結露しないこと)
温度の影響
-25〜+70℃の温度範囲内で+23℃時、検出距離の±10%以下
電圧の影響
Eタイプ:定格電源電圧±10%の範囲内で定格電源電圧時、検出距離の±2.5%以下
Yタイプ:定格電源電圧±10%の範囲内で定格電源電圧時、検出距離の±1%以下
絶縁抵抗
50MΩ以上(DC500Vメガにて) 充電部一括とケース間
耐電圧
Eタイプ:AC1,000V
50/60Hz 1min 充電部一括とケース間
Yタイプ:AC2,000V 50/60Hz 1min
充電部一括とケース間
振動(耐久)
10〜55Hz
複振幅1.5mm X、Y、Z各方向 2h
衝撃(耐久)
500m/s2 X、Y、Z各方向 10回
保護構造
IEC規格
IP67、社内規格 耐油
接続方式
コード引き出しタイプ(標準コード長2m)
質量(梱包状態)
約145g
約170g
約240g
