NKKスイッチズ

HB2-15SKP4RY 照光式押ボタンスイッチ (角形) (赤/黄) 【スイッチ本体部のみ】 NN

●鮮やかな2色発光LED採用
●文字,記号等の表示可能
●静音で軽快な操作感
●操作部ボタン,レンズは別売り

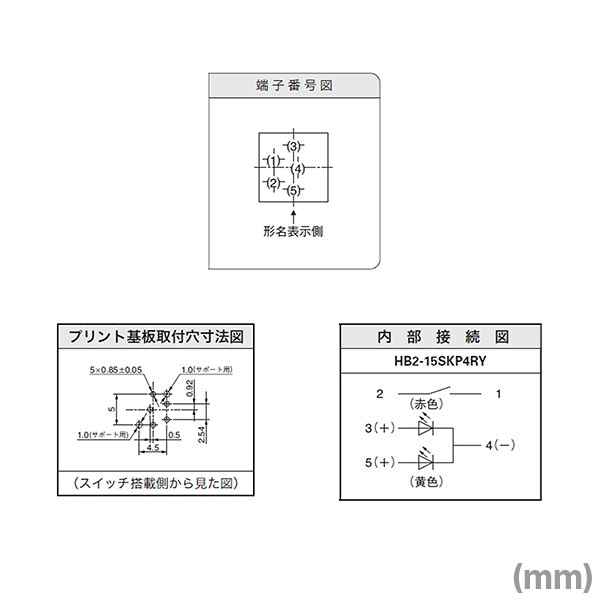

ご利用の際は制限抵抗が必要です。
LED回路の制限抵抗「R」の計算は、各LED仕様の順電圧 V_F、推奨動作電流 I_F を右記の式に代入し算出してください。抵抗Rのワット数は、使用周囲温度など安全率を考慮し、2〜3倍としてください。

注意:こちらの商品はスイッチ本体部分のみとなります。
ご使用にはボタン部分とレンズ部分が別途必要になります。

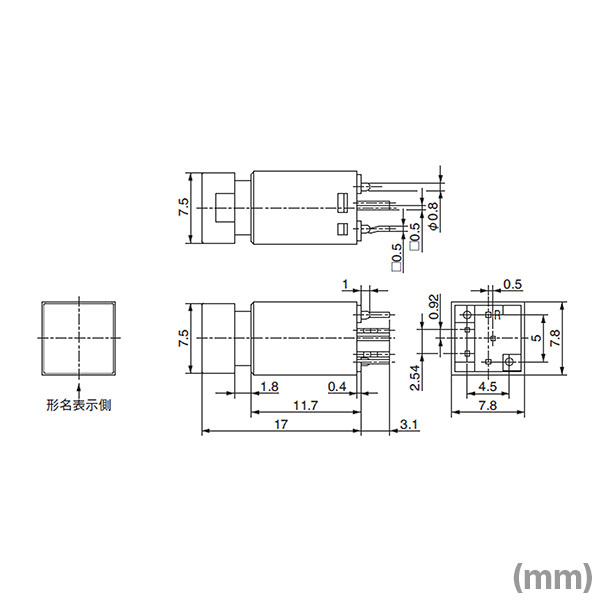

仕様

極数	単極単投
機能動作	モーメンタリ形 OFF - 〈ON〉〈　〉はモーメンタリ
操作部形状	角形
ハウジング部の色	黒
接点仕様	金メッキ
端子部形状	プリント基板ストレート
LEDの色	赤/黄
電流容量 (AC/DC共通)	0.4VA MAX.　28V MAX. (適用電圧範囲　20mV〜28V 適用電流範囲　0.1mA〜0.1A)
接触抵抗	80mΩ以下(20mV 10mAにて)
絶縁抵抗	DC 500V　500MΩ以上(LED端子は除く)
耐電圧	AC 500V　1分間以上
機械的開閉耐久性	100,000回以上
電気的開閉耐久性	100,000回以上
使用温度範囲	-25〜+50℃
操作量	約1.8mm
操作力	1.8±0.6N
環境性能	RoHS

LED仕様

*印の数値は,赤色又は緑色のどちらか一方を点灯させたときの定格で, 両方同時に点灯させたときは両方の合計に対してこれらの定格を適用してください。
