詳細スペック
形名

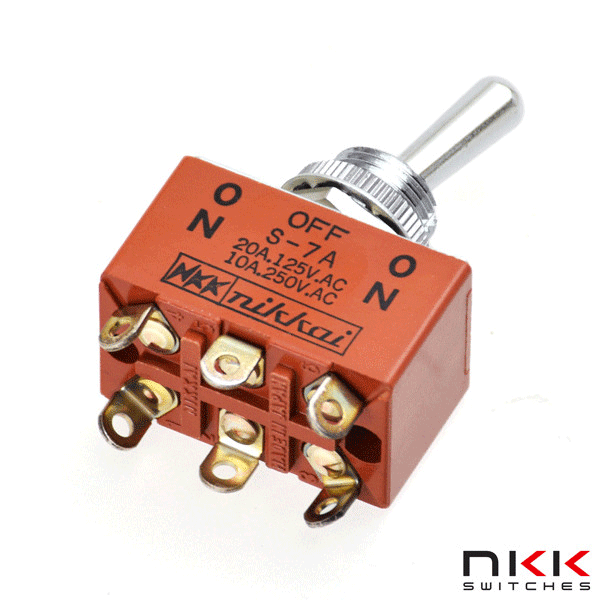

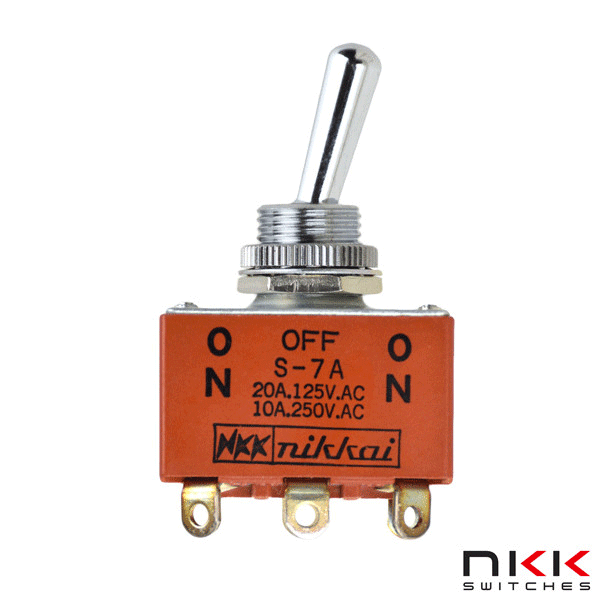

S-7A
カテゴリ
トグル
シリーズ
S
サブカテゴリ
非照光式
詳細表示用電流容量1
20A 125V AC
詳細表示用電流容量2
10A 250V AC
詳細表示用電流容量3
20A 30V DC
使用温度範囲(℃)
-10/+70
極数
2極
機能動作
ON-OFF-ON
操作部形状
基本レバー
端子部形状
はんだ
パネル取付方法
ねじ取付けタイプ

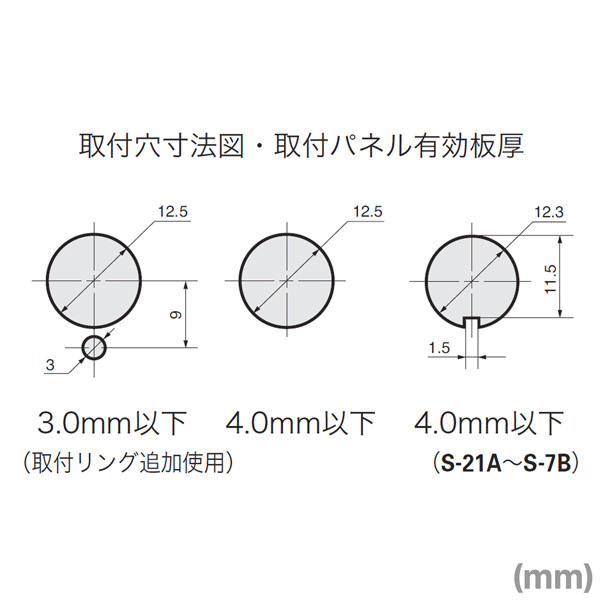

パネル取付穴寸法目安(単位:mm)
12.5Dia.
取付可能パネル厚目安(単位:mm)
4Max.
接触抵抗
10mΩ以下(DC 2〜4V 100mAにて)
絶縁抵抗
DC 500V 1GΩ以上
耐電圧
AC 2.0kV 1分間以上
機械的開閉耐久性
50,000回以上
電気的開閉耐久性
25,000回以上
レバー倒れ角度(α)
28°
はんだ耐熱性(はんだごてをご使用の場合)
こて先温度
390℃以下
はんだ付け時間
4s以内
回数
2回(常温に戻ってから)
規格適合
CSA、RoHS
