詳細スペック
N/MSシリーズ ダストキャップ(レセプタクル用) レセプタクルの嵌合部を保護し、塵や異物の入るのを防ぎます。 (注)中継用レセプタクル・N/MS3101Bにケーブルクランプ(N/MS3057)を取付けて使用する場合、
また離脱したコネクタの嵌合面での電気回路の危険を防止します。
内側に合成ゴムのガスケットが有ります。

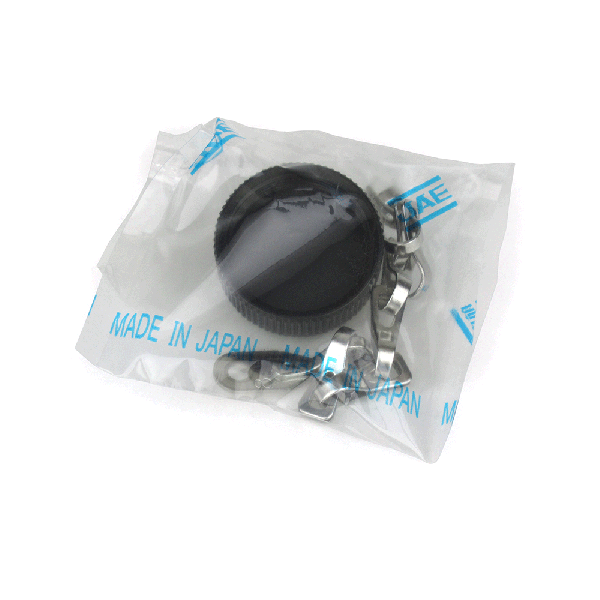

品名
N/MS25043-16D
コネクタ形状
アクセサリ
シェルサイズ
16、16S
シェル色相
黒色系干渉色
アクセサリ種別
ダストキャップ
材料/仕上
キャップ:アルミ合金/亜鉛メッキ(黒色系干渉色三価クロメート皮膜)
リベット:アルミ合金/亜鉛メッキ(黒色系干渉色三価クロメート皮膜)
ガスケット:合成ゴム
エンドリンク:ステンレス鋼
打抜き鎖:ステンレス鋼
取付方法
チェーンの端末をレセプタクルの取付けネジにはさみこんで取付けます。
シェルサイズ22以下では、チェーン端末をケーブルクランプに取付ける事は出来ません。

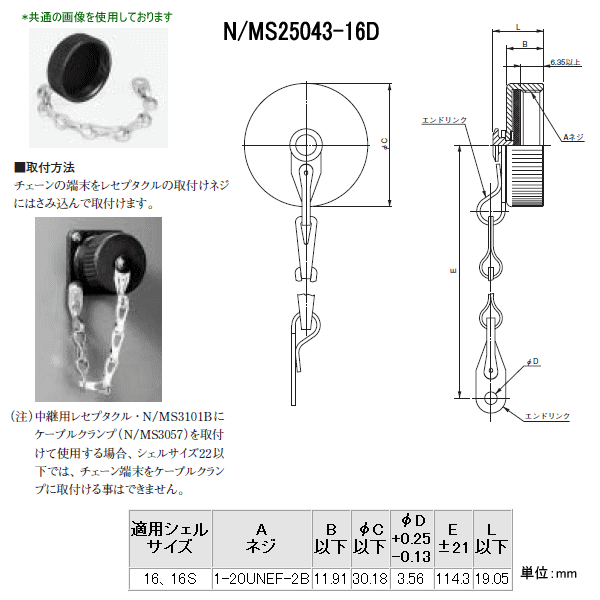

適用シェル
サイズA
ネジB
以下φC
以下φD
+0.25
-0.13E
±21L
以下
16、16S
1-20UNEF-2B
11.91
30.18
3.56
114.3
19.05
