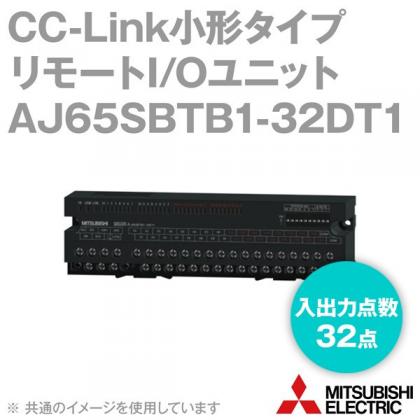

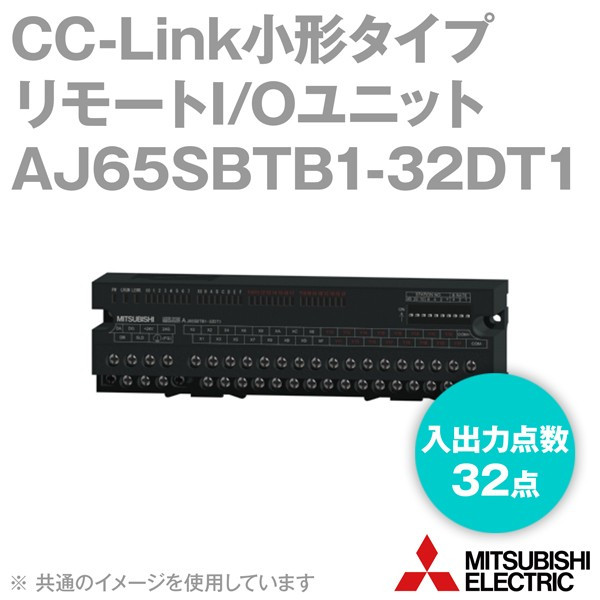

詳細スペック
■入力仕様
入力形式
DC入力(プラスコモンタイプ)
入力点数
16点
定格入力電圧
DC24V
定格入力電流
約5mA
使用電圧範囲
DC19.2〜26.4V(リップル率5%以内)
最大同時入力点数
100%
入力ON電圧/ON電流
15V以上/3mA以上
入力OFF電圧/OFF電流
3V以下/0.5mA以下
入力抵抗
約4.7kΩ
入力応答時間
OFF→ON
0.2ms以下(DC24V)
ON→OFF
0.2ms以下(DC24V)
入力絶縁方式
フォトカプラ絶縁
■出力仕様
出力形式
トランジスタ出力(シンクタイプ)
出力点数
16点
定格負荷電圧
DC24V
使用負荷電圧範囲
DC19.2〜26.4V(リップル率5%以内)
最大負荷電流
0.5A/1点,3.6A/1コモン
最大突入電流
1.0A 10ms以下
OFF時漏洩電流
0.25mA以下
ON時最大電圧降下
DC0.3V以下(TYP.) 0.5A,DC0.6V以下(MAX.) 0.5A
出力応答時間
OFF→ON
0.5ms以下
ON→OFF
1.5ms以下(抵抗負荷)
サージキラー
ツェナーダイオード
保護機能
過負荷保護機能,過電圧保護機能,過熱保護機能
出力部外部供給電源
電圧
DC19.2〜26.4V(リップル率5%以内)
電流
24.2mA以下(DC24V,1コモン当たり)
外部負荷電流は含まず
出力絶縁方式
フォトカプラ絶縁
■共通仕様
コモン方式
32点 1コモン(端子台形1線式)
絶縁耐圧
DC外部端子一括とアース間:AC500V 1分間
絶縁抵抗
DC外部端子一括とアース間:DC500V 絶縁抵抗計にて10MΩ以上
保護等級
IP2X
CC-Link局種
リモートI/O局
占有局数
1局
ユニット電源
電圧
DC20.4〜26.4V(リップル率5%以内)
電流
60mA以下(DC24V,全点ON時)
外部配線接続方式
通信部,ユニット電源部:7点2ピース端子台(M3ネジ)
入出力電源部,入出力部:34点直付け端子台(M3ネジ)

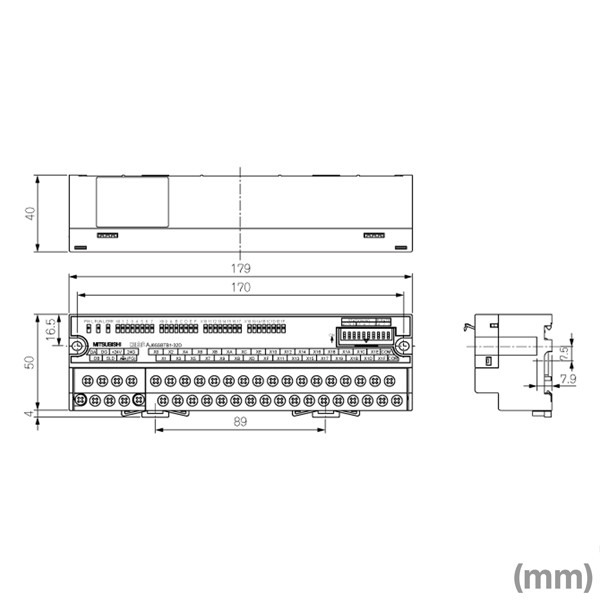

外形寸法
H
50mm
W
179mm
D
40mm
質量
0.25kg
■一般仕様
使用周囲温度
0〜55℃
保存周囲温度
-20〜75℃
使用周囲湿度
10〜90%RH,結露なきこと
保存周囲湿度
10〜90%RH,結露なきこと
耐振動
JIS B 3502,
IEC 61131-2 に適合断続的な振動がある場合
周波数:5〜8.4Hz,片振幅:3.5mm
周波数:8.4〜150Hz,定加速度:9.8m/s2
掃引回数:X,Y,Z各方向10回
連続的な振動がある場合
周波数:5〜8.4Hz,片振幅:1.75mm
周波数:8.4〜150Hz,定加速度:4.9m/s2
耐衝撃
JIS B 3502, IEC 61131-2に適合
(147m/s2,XYZ3方向各3回)
使用雰囲気気
>
腐食性ガスのないこと
使用標高
2000m以下
設置場所
制御盤内
オーバボルテージカテゴリ
II以下
汚染度
2以下
