詳細スペック
性能仕様
入力形式
DC入力(プラスコモン/マイナスコモン共用タイプ)
入力点数
32点
定格入力電圧
DC24V
定格入力電流
約5mA
使用電圧範囲
DC19.2〜26.4V(リップル率5%以内)
最大同時入力点数
100%
入力ON電圧/ON電流
15V以上/3mA以上
入力OFF電圧/OFF電流
3V以下/0.5mA以下
入力抵抗
約4.7kΩ
入力応答時間
OFF→ON
0.2ms以下(DC24V)
ON→OFF
0.2ms以下(DC24V)
入力コモン方式
32点 1コモン(端子台形1線式)
入力絶縁方式
フォトカプラ絶縁
絶縁耐圧
DC外部端子一括とアース間:AC500V 1分間
絶縁抵抗
DC外部端子一括とアース間:DC500V 絶縁抵抗計にて10MΩ以上
保護等級
IP2X
CC-Link局種
リモートI/O局
占有局数
1局
ユニット電源
電圧
DC20.4〜26.4V(リップル率5%以内)
電流
40mA以下(DC24V,全点ON時)
外部配線接続方式
通信部,ユニット電源部:7点2ピース端子台(M3ネジ)
入出力電源部,入出力部:34点直付け端子台(M3ネジ)

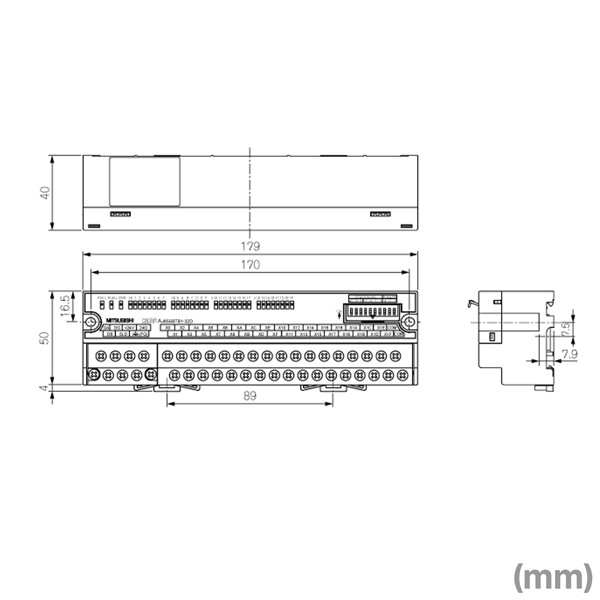

外形寸法
H
50mm
W
179mm
D
40mm
質量
0.25kg
一般仕様
使用周囲温度
0〜55℃
保存周囲温度
-20〜75℃
使用周囲湿度
10〜90%RH,結露なきこと
保存周囲湿度
10〜90%RH,結露なきこと
耐振動
JIS B 3502,
IEC 61131-2
に適合断続的な振動が
ある場合周波数:5〜8.4Hz,片振幅:3.5mm
周波数:8.4〜150Hz,定加速度:9.8m/s2
掃引回数:X,Y,Z各方向10回
連続的な振動が
ある場合周波数:5〜8.4Hz,片振幅:1.75mm
周波数:8.4〜150Hz,定加速度:4.9m/s2
耐衝撃
JIS B 3502, IEC 61131-2 に適合
(147m/s2,XYZ3方向各3回)
使用雰囲気
腐食性ガスのないこと
使用標高
2000m以下
設置場所
制御盤内
オーバボルテージカテゴリ
II以下
汚染度
2以下
