詳細スペック
ハロゲンや鉛を含まない無害な皮膜材料を使用しているので、焼却や埋め立て処分をしても有害物質を発生しません。 表面表示 : EM-ECTF(サイズ)<PS>E JET FUJI EWC タイネン 製造年 6回の試験の結果、平均が150以下でなければならない。
導体以外の皮膜材料を同一系統にしているためリサイクル性が向上しています。
可とう性に優れた皮膜材料を使用しているので加工が容易にできます。
従来のVCTFと較べて低発煙で、同等の難燃性を有しています。

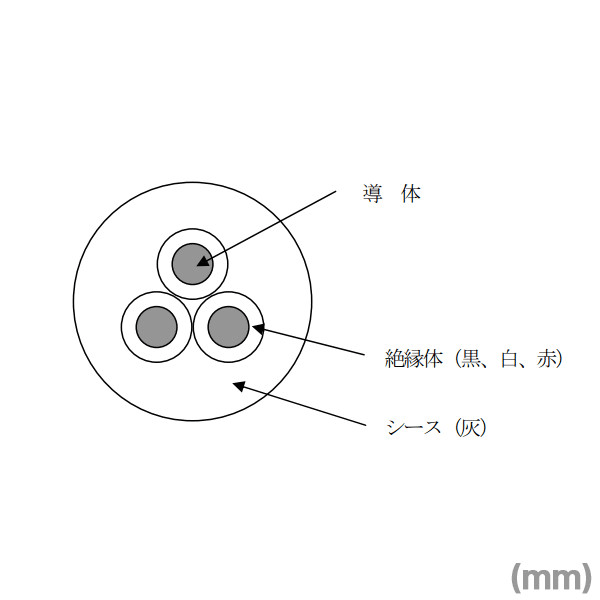

項目
3芯 0.75mm2
導体
(軟銅集合より線)素線構成 (本/mm)
30/0.18
素線経 (mm)
0.180±0.008
よりピッチ (mm)
36以下
より外径 (mm)
約1.1
絶縁体
(耐熱性ポリエチレン化合物
)厚さ
標準 (mm)
0.6
平均 (mm)
0.54以上
部分最小 (mm)
0.48以上
外径 (mm)
2.3±0.12
線芯
より合わせより方向
左
よりピッチ (mm)
54以下
より外径 (mm)
約5.0
シース
(耐燃性ポリエチレン化合物)厚さ
標準 (mm)
1.0
平均 (mm)
0.9以上
部分最小 (mm)
0.7以上
仕上り外径 (mm)
7.0±0.35
項目
規格値
試験方法
導体抵抗
0.75mm2
25.1 Ω/Km以下
JISC3005.4.4
1.25mm2
15.1 Ω/Km以下
2mm2
9.79 Ω/Km以下
耐電圧
水中
1000Vに1分間耐えること
JISC3005.4.6 a)
スパーク
5000Vに0.15秒間耐えること
JISC3005.4.6 c)
絶縁抵抗
50 MΩKm以上
JISC3005.4.7.1
引張強さ・伸び
絶縁体
引張強さ
10MPa以上
JISC3005.4.16
伸び
350%以上
シース
引張強さ
10MPa以上
伸び
350%以上
耐加熱性
絶縁体
引張強さ
加熱前の値の80%以上
JISC3005.4.17
伸び
加熱前の値の65%以上
シース
引張強さ
加熱前の値の80%以上
伸び
加熱前の値の65%以上
耐寒性
試験片が破壊してはならない
JISC3005.4.22
耐加熱変形性
絶縁体
厚さの減少率10%以下
JISC3005.4.23
シース
厚さの現象率10%以下
難燃性
60秒以内で自然に消えること
JISC3005.26.2 b)
発煙濃度
だたし、始めの3回の値がいずれも150以下である場合は、
3回で合格とする。JIS C 60695.4.26.2 b)
燃焼時発生ガス
酸性度
pH4.3以上
JIS C 3666-2
導電率
10μS/mm以下
配送方法
