詳細スペック
JL05シリーズ 単体ブロックプラグ(ソケットインサート)
品名
JL05-6A24-52ASC-F0-R
コネクタ形状(嵌合側)
単体ブロックプラグ
極数
52
シェルサイズ
24
コンタクト形状(嵌合側)
ソケット
結線方法
圧着
コンタクト配列記号
24-52A
コンタクト構成(コンタクトサイズ*極数)
♯20*52
耐電圧(VACr.m.s. 1分間)
1000
絶縁抵抗(MΩ以上)
5000
防水機能
嵌合時防水型
インサート回転位置(度)
0
シェル色相
黒色系干渉色
適用コンタクト
ST-JL05-20S-C1-*、ST-JL05-20S-C2-*
備考
コンタクト無し(別売)

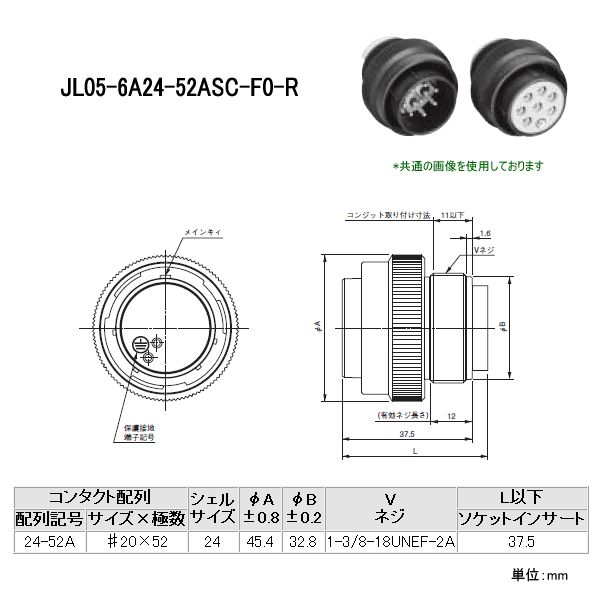

コンタクト配列
シェル
サイズφA
±0.8
φB
±0.2
V
ネジL以下
配列記号
サイズ×極数
ソケットインサート
24-52A
♯20×52
24
45.4
32.8
1-3/8-18UNEF-2A
37.5
