詳細スペック
JL05シリーズ 単体ブロックプラグ(ソケットインサート)
品名
JL05-6A22-23SC-F0-R
コネクタ形状(嵌合側)
単体ブロックプラグ
極数
8
シェルサイズ
22
コンタクト形状(嵌合側)
ソケット
結線方法
圧着
コンタクト配列記号
22-23
コンタクト構成(コンタクトサイズ*極数)
♯12*8
耐電圧(VACr.m.s. 1分間)
2000、2800
絶縁抵抗(MΩ以上)
5000
防水機能
嵌合時防水型
インサート回転位置(度)
0
シェル色相
黒色系干渉色
適用コンタクト
CONT-JL05-12S-C1-10
備考
コンタクト無し(別売)

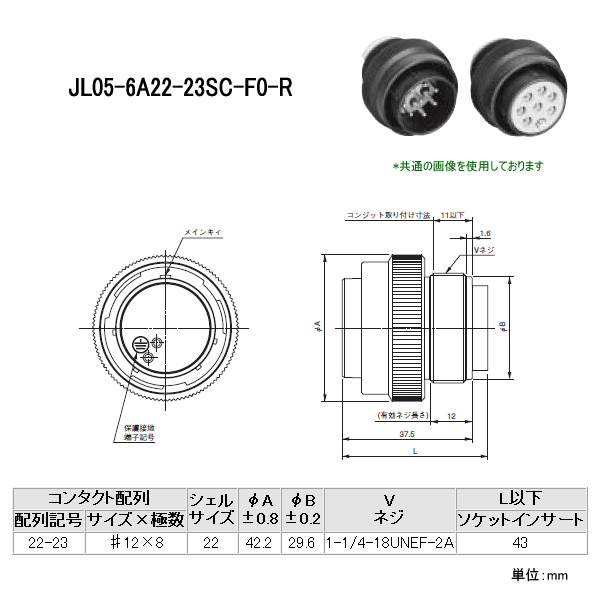

コンタクト配列
シェル
サイズφA
±0.8
φB
±0.2
V
ネジL以下
配列記号
サイズ×極数
ソケットインサート
22-23
♯12×8
22
42.2
29.6
1-1/4-18UNEF-2A
43
