詳細スペック
JL05シリーズ 単体ブロックプラグ(ピンインサート)
品名
JL05-6A22-14PC-F0-R
コネクタ形状(嵌合側)
単体ブロックプラグ
極数
19
シェルサイズ
22
コンタクト形状(嵌合側)
ピン
結線方法
圧着
コンタクト配列記号
22-14
コンタクト構成(コンタクトサイズ*極数)
♯16*19
耐電圧(VACr.m.s. 1分間)
2000
絶縁抵抗(MΩ以上)
5000
防水機能
嵌合時防水型
インサート回転位置(度)
0
シェル色相
黒色系干渉色
適用コンタクト
ST-JL05-16P-C1-*、ST-JL05-16P-C2-*、ST-JL05-16P-C3-*
備考
コンタクト無し(別売)

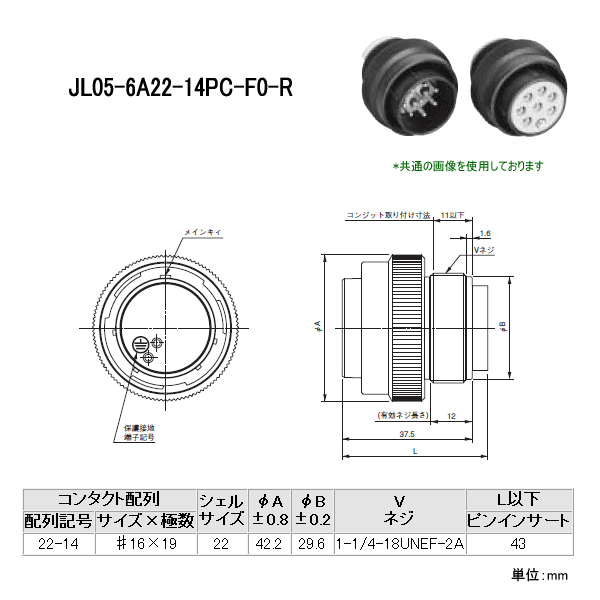

コンタクト配列
シェル
サイズφA
±0.8
φB
±0.2
V
ネジL以下
配列記号
サイズ×極数
ピンインサート
22-14
♯16×19
22
42.2
29.6
1-1/4-18UNEF-2A
43
