日本航空電子
商品コード：
JL05-6A20-29SC-F0-R

JL05-6A20-29SC-F0-R単体ブロックプラグ(嵌合時防水型)

¥
3,713
(税込)
日本航空電子工業株式会社はコネクタ、スイッチ等の電子部品や航空・宇宙用電子機器、ユーザーインターフェース製品等を製造するメーカーです。
数量：

詳細スペック

JL05シリーズ 単体ブロックプラグ(ソケットインサート)

品名 JL05-6A20-29SC-F0-R
コネクタ形状(嵌合側) 単体ブロックプラグ
極数 17
シェルサイズ 20
コンタクト形状(嵌合側) ソケット
結線方法 圧着
コンタクト配列記号 20-29
コンタクト構成(コンタクトサイズ*極数) ♯16*17
耐電圧(VACr.m.s. 1分間) 2000
絶縁抵抗(MΩ以上) 5000
防水機能 嵌合時防水型
インサート回転位置(度) 0
シェル色相 黒色系干渉色
適用コンタクト ST-JL05-16S-C1-*、ST-JL05-16S-C2-*、ST-JL05-16S-C3-*、
備考 コンタクト無し(別売)

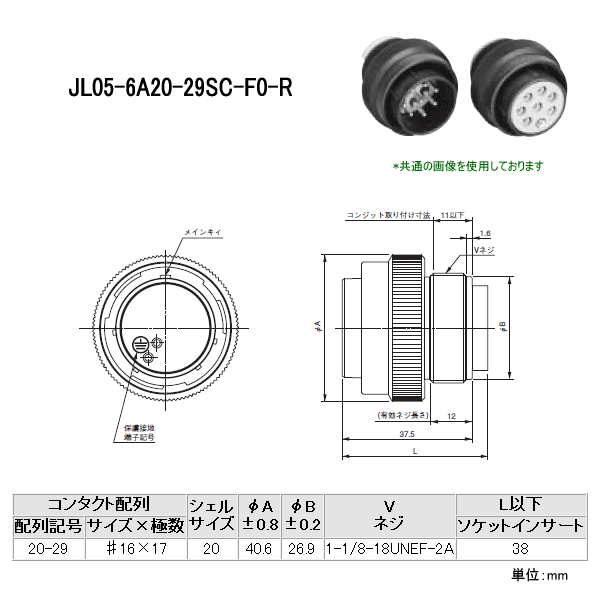

JL05シリーズ 単体ブロックプラグ(ピンインサート)

コンタクト配列 シェル
サイズ		 φA
±0.8
 φB
±0.2
 V
ネジ		 L以下
配列記号 サイズ×極数 ソケットインサート
20-29 ♯16×17 20 40.6 26.9 1-1/8-18UNEF-2A 38
