詳細スペック
JL05シリーズ パネル取付レセプタクル(ピンインサート) 嵌合時防水型/JL05-2A
品名
JL05-2A20-29PC-F0-R
コネクタ形状(嵌合側)
パネル取付レセプタクル
極数
17
シェルサイズ
20
コンタクト形状
ピン
結線方法
圧着
コンタクト配列記号
20-29
コンタクト構成(コンタクトサイズ*極数)
♯16*17
耐電圧(VACr.m.s. 1分間)
2000
絶縁抵抗(MΩ以上)
5000
防水機能
嵌合時防水型
インサート回転位置(度)
0
シェル色相
黒色系干渉色
適用コンタクト
ST-JL05-16P-C1-*、ST-JL05-16P-C2-*、ST-JL05-16P-C3-*
備考
コンタクト無し(別売)

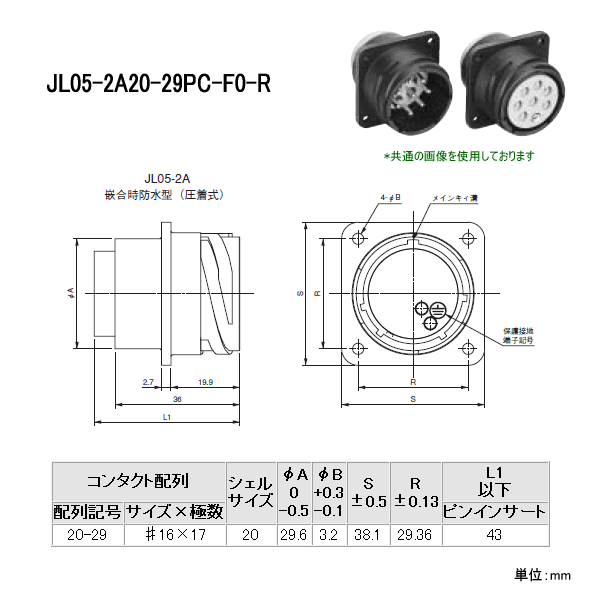

コンタクト配列
シェル
サイズφA
0
-0.5φB
+0.3
-0.1S
±0.5R
±0.13L1
以下
配列記号
サイズ×極数
ピンインサート
20-29
♯16×17
20
29.6
3.2
38.1
29.36
43
